ULTIMA zákl. blok 32A
Kód produktu:LUB32
Typ spouštěče motoru
Přímý online startér (DOL
Se zkratovou spouští
Ano
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
24–240 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
24–240 V
Jmenovitý provozní výkon při AC-3, 230 V, 3-fázový
7.5 kW
Dimenzovaný provozní výkon při AC-3, 400 V
15 kW
Jmenovitý výkon, 460 V, 60 Hz, 3-fázový
15 kW
Jmenovitý výkon, 575 V, 60 Hz, 3-fázový
15 kW
Jmenovitý provozní proud při AC-3, 400 V
32 A
Dostupné skladem
2 730,97 Kč
2 257 Kčbez DPH
1

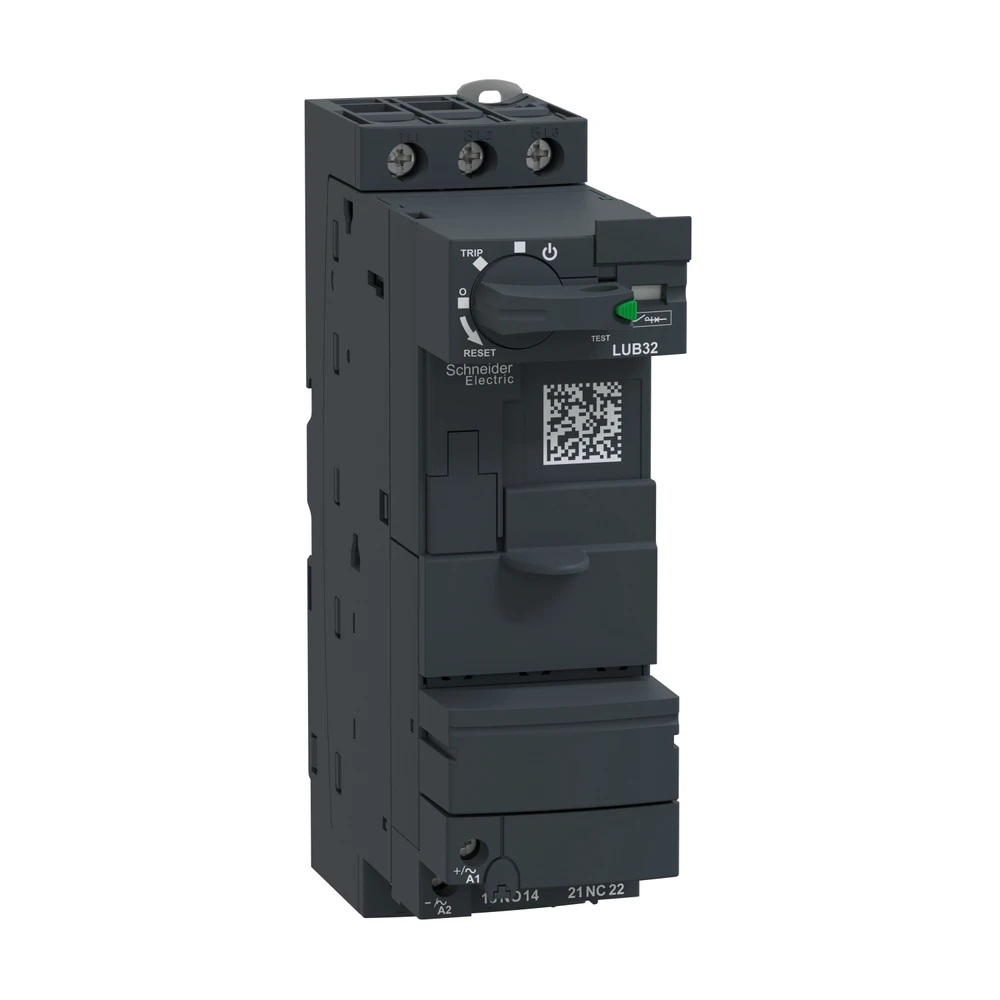

ULTIMA zákl. blok 32A
TeSys U standardní výkonová základna, 3P (3Z), 32A/690V, doplní se řídicí jednotkou LUC pro vytvoření spouštěče TeSys U, pro 3fázové aplikace motoru do 15kW@400V. Základna je tvořena napájecími kontakty, ovl. cívkou, otočnou rukojetí, modulární konstrukcí pro další moduly, které tvoří "vše v jednom"spouštěč se základními nebo rozšířenými ochrannými a řídicími funkcemi. Je vybaven svorkovnicí a zaslepovacími okny zakrývající prázdné dutiny. Poskytuje vysokou vypínací schopnost Icu 50kA@400V, řízení start-stop zaručené pro 3600 cyklů/hod. Velmi kompaktní (šířka 45 mm), montáž na lištu DIN a šroubové upevnění, s otočnou rukojetí pro visací zámek. Certifikováno v případě použití ve spojení s řídicí jednotkou LUC (IEC, ULC, CSA, EAC, Marine), splňuje požadavky normy Green Premium (RoHS/REACh).
Technická specifikace
| Typ spouštěče motoru | Přímý online startér (DOL |
| Se zkratovou spouští | Ano |
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 24–240 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 24–240 V |
| Jmenovitý provozní výkon při AC-3, 230 V, 3-fázový | 7.5 kW |
| Dimenzovaný provozní výkon při AC-3, 400 V | 15 kW |
| Jmenovitý výkon, 460 V, 60 Hz, 3-fázový | 15 kW |
| Jmenovitý výkon, 575 V, 60 Hz, 3-fázový | 15 kW |
| Jmenovitý provozní proud při AC-3, 400 V | 32 A |
| Jmenovitý podmíněný zkratový proud, typ 1, 480 Y/277 V | 10000 A |
| Jmenovitý podmíněný zkratový proud, typ 1, 600 Y/347 V | 4000 A |
| Jmenovitý podmíněný zkratový proud, typ 2, 230 V | 50000 A |
| Jmenovitý podmíněný zkratový proud, typ 2, 400 V | 50000 A |
| Počet pomocných kontaktů jako pracovní kontakty | 1 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 1 |
| Okolní teplota, horní provozní mez | 70 °C |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Typ elektrické přípojky pro pomocný a řídicí proudový obvod | Závitová přípojka |
| Možná montáž nosné lišty | Ano |
| S transformátorem | Ne |
| Počet řídicích míst | 3 |
| Vhodné pro nouzové vypnutí | Ne |
| Koordinační třída podle IEC 60947-4-3 | Třída 2 |
| Počet signálek | 0 |
| Možnost externího resetu | Ne |
| S pojistkou | Ne |
| Krytí (IP) | IP20 |
| Podporuje protokol pro TCP/IP | Ne |
| Podporuje protokol pro PROFIBUS | Ne |
| Podporuje protokol pro CAN | Ne |
| Podporuje protokol pro INTERBUS | Ne |
| Podporuje protokol pro ASI | Ne |
| Podporuje protokol pro MODBUS | Ne |
| Podporuje protokol pro Data-Highway | Ne |
| Podporuje protokol pro DeviceNet | Ne |
| Podporuje protokol pro SUCONET | Ne |
| Podporuje protokol pro LON | Ne |
| Podporuje protokol pro PROFINET IO | Ne |
| Podporuje protokol pro PROFINET CBA | Ne |
| Podporuje protokol pro SERCOS | Ne |
| Podporuje protokol pro Foundation Fieldbus | Ne |
| Podporuje protokol pro EtherNet/IP | Ne |
| Podporuje protokol pro AS-Interface Safety at Work | Ne |
| Podporuje protokol pro DeviceNet Safety | Ne |
| Podporuje protokol pro INTERBUS-Safety | Ne |
| Podporuje protokol pro PROFIsafe | Ne |
| Podporuje protokol pro SafetyBUS p | Ne |
| Podporuje protokol pro ostatní sběrnicové systémy | Ne |
| Šířka | 45 mm |
| Druh napětí | AC/DC |
| Výška | 154 mm |
| Hloubka | 126 mm |
| Provozní napětí při DC | 24–220 V |
| Dimenzovaný provozní proud Ie | 32 A |
| Váha | 0.848 kg |
