Typ spouštěče motoru
Ostatní
Se zkratovou spouští
Ano
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
110–240 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
110–240 V
Jmenovitý provozní výkon při AC-3, 230 V, 3-fázový
7.5 kW
Dimenzovaný provozní výkon při AC-3, 400 V
7.5 kW
Jmenovitý výkon, 460 V, 60 Hz, 3-fázový
9 kW
Jmenovitý výkon, 575 V, 60 Hz, 3-fázový
15 kW
Jmenovitý provozní proud při AC-3, 400 V
18 A
Není skladem
2 791,47 Kč
2 307 Kčbez DPH
1

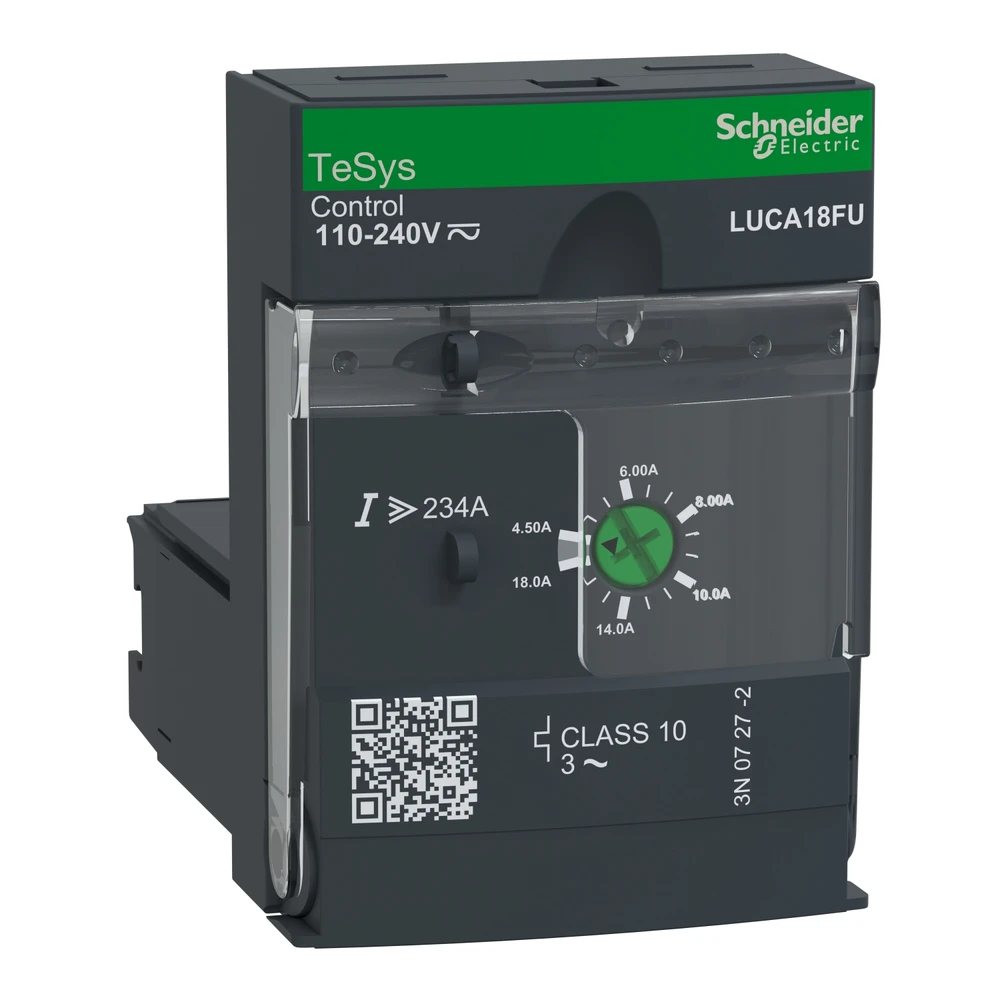

ULTIMA stand. říd. jednotka
TeSys U standardní řídicí jednotka, která se vloží do výkonových bází LUB32, LUB32, LUB38 pro vytvoření spouštěče TeSys U, pro 3fázové aplikace motorů do 7.5kW@400V. Poskytuje plnou ochranu motorů se jmenovitým proudem Ir 4,5-18 A (nastavitelným Ir), třída přetížení 10, zkratová spoušť při 13 x Irmax, nadproud při 14,2 x Ir, ztráta fáze, porucha izolace (pouze ochrana zařízení). Používá se s napětím 110-240 V AC / 110-220 V DC pro řízení spouštěče (pomocí ovládacích svorek A1/A2 umístěných v výkonové základně). Certifikováno při použití ve spojení s výkonovou základnou LUB (IEC, ULC, CSA, EAC, Marine), splňuje požadavky normy Green Premium (RoHS/REACh).
Technická specifikace
| Typ spouštěče motoru | Ostatní |
| Se zkratovou spouští | Ano |
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 110–240 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 110–240 V |
| Jmenovitý provozní výkon při AC-3, 230 V, 3-fázový | 7.5 kW |
| Dimenzovaný provozní výkon při AC-3, 400 V | 7.5 kW |
| Jmenovitý výkon, 460 V, 60 Hz, 3-fázový | 9 kW |
| Jmenovitý výkon, 575 V, 60 Hz, 3-fázový | 15 kW |
| Jmenovitý provozní proud při AC-3, 400 V | 18 A |
| Rozsah nastavení spouště na přetížení | 4.5–18 A |
| Jmenovitý podmíněný zkratový proud, typ 1, 480 Y/277 V | 4.5 A |
| Jmenovitý podmíněný zkratový proud, typ 1, 600 Y/347 V | 18 A |
| Jmenovitý podmíněný zkratový proud, typ 2, 230 V | 4.5 A |
| Jmenovitý podmíněný zkratový proud, typ 2, 400 V | 18 A |
| Počet pomocných kontaktů jako pracovní kontakty | 0 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Okolní teplota, horní provozní mez | 70 °C |
| Teplotně kompenzovaná ochrana proti přetížení | Ano |
| Třída spuštění | TŘÍDA 10 |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Typ elektrické přípojky pro pomocný a řídicí proudový obvod | Závitová přípojka |
| Možná montáž nosné lišty | Ano |
| S transformátorem | Ne |
| Počet řídicích míst | 0 |
| Vhodné pro nouzové vypnutí | Ne |
| Koordinační třída podle IEC 60947-4-3 | Třída 2 |
| Počet signálek | 0 |
| Možnost externího resetu | Ne |
| S pojistkou | Ne |
| Krytí (IP) | IP40 |
| Podporuje protokol pro TCP/IP | Ne |
| Podporuje protokol pro PROFIBUS | Ne |
| Podporuje protokol pro CAN | Ne |
| Podporuje protokol pro INTERBUS | Ne |
| Podporuje protokol pro ASI | Ne |
| Podporuje protokol pro MODBUS | Ne |
| Podporuje protokol pro Data-Highway | Ne |
| Podporuje protokol pro DeviceNet | Ne |
| Podporuje protokol pro SUCONET | Ne |
| Podporuje protokol pro LON | Ne |
| Podporuje protokol pro PROFINET IO | Ne |
| Podporuje protokol pro PROFINET CBA | Ne |
| Podporuje protokol pro SERCOS | Ne |
| Podporuje protokol pro Foundation Fieldbus | Ne |
| Podporuje protokol pro EtherNet/IP | Ne |
| Podporuje protokol pro AS-Interface Safety at Work | Ne |
| Podporuje protokol pro DeviceNet Safety | Ne |
| Podporuje protokol pro INTERBUS-Safety | Ne |
| Podporuje protokol pro PROFIsafe | Ne |
| Podporuje protokol pro SafetyBUS p | Ne |
| Podporuje protokol pro ostatní sběrnicové systémy | Ne |
| Šířka | 45 mm |
| Druh napětí | AC/DC |
| Výška | 66 mm |
| Hloubka | 60 mm |
| Provozní napětí při DC | 110–220 V |
| Dimenzovaný provozní proud Ie | 4.5 A |
| Váha | 0.125 kg |
