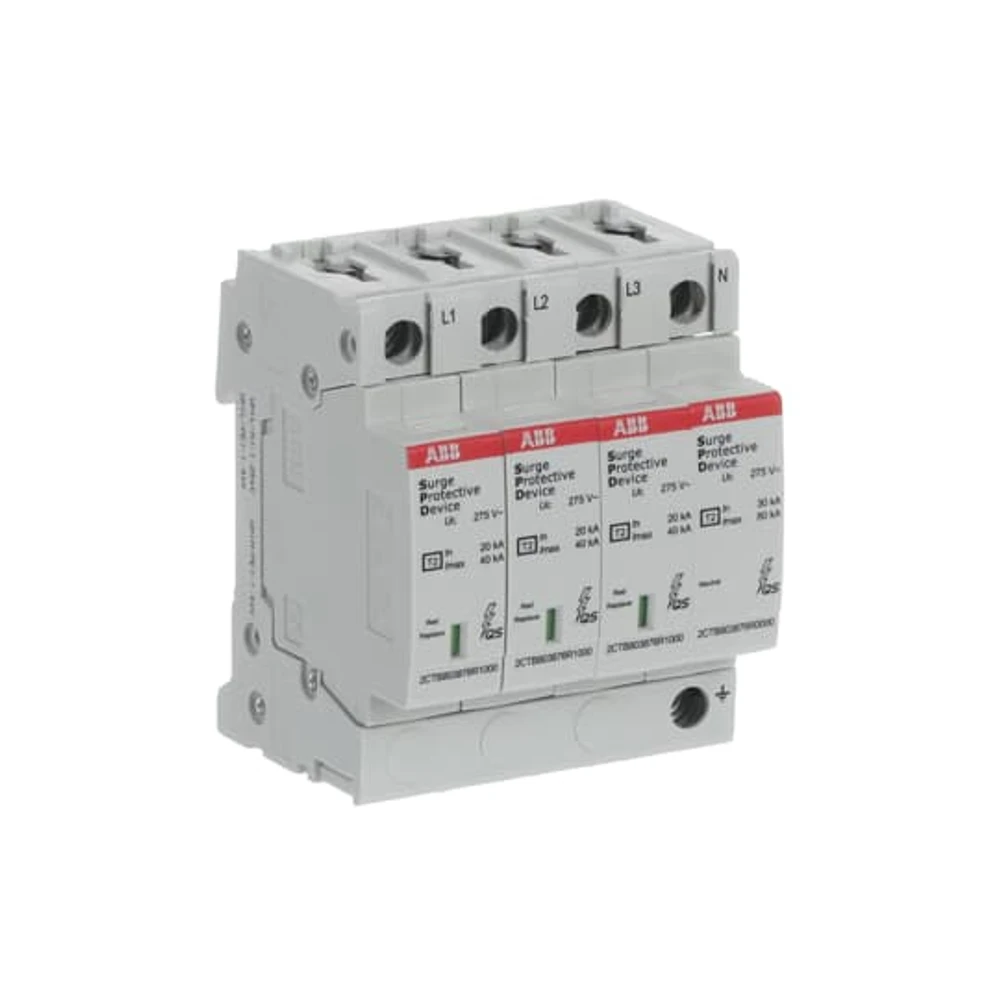

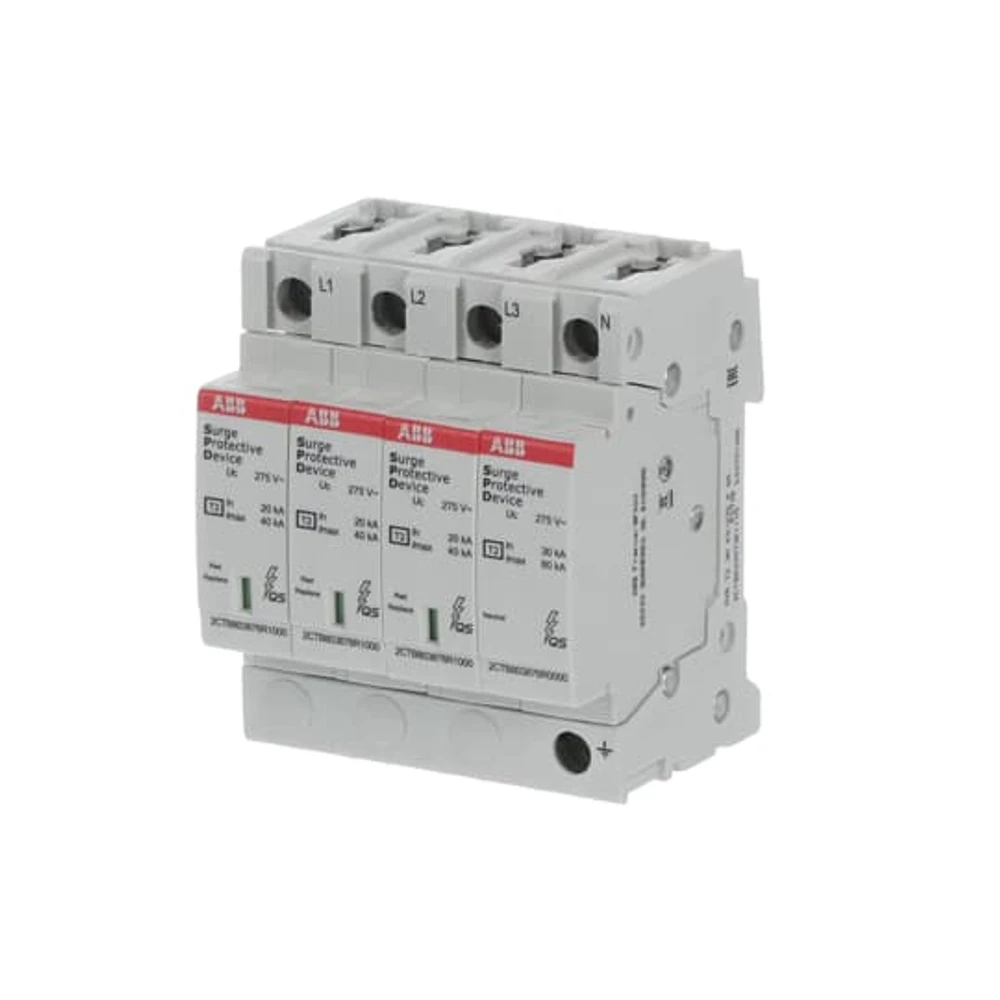

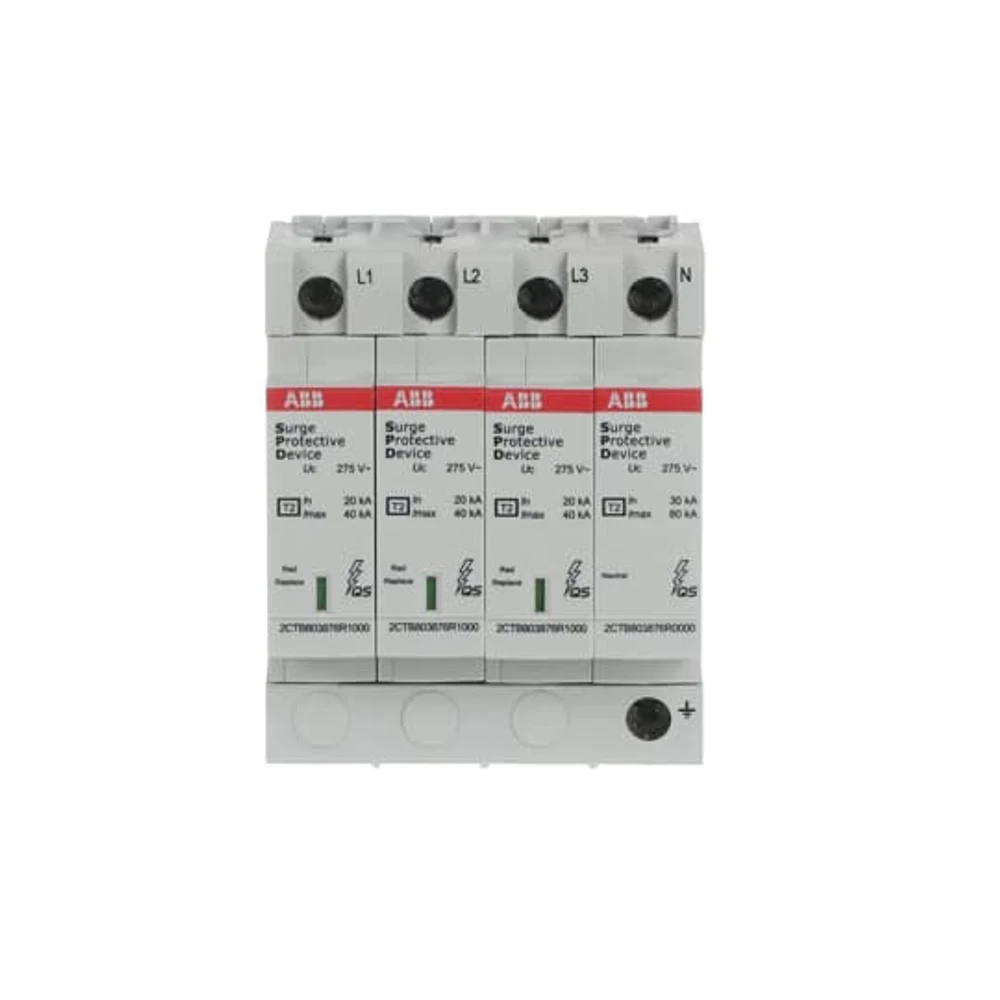

Svodič přepětí, T2, 4P

Kód produktu:OVR T2 3N 40-275 P Q

Konfigurace systému DC

Konfigurace systému IT

Konfigurace systému TN

Ano

Konfigurace systému TN-C

Konfigurace systému TN-C-S

Ano

Konfigurace systému TN-S

Ano

Konfigurace systému TT

Ano

Konfigurace systému ostatní

Počet vodičů (bez uzemnění)

Není skladem Obvykle do 20 dnů

5 985,87 Kč

4 947 Kčbez DPH

Svodič přepětí, T2, 4P

Přepěťová ochranná zařízení SPD typ 2 chrání nízkonapěťové spotřebitelské systémy před přepětím, protože jsou testována jako SPD typ 2 podle IEC 61643-11. Zařízení jsou kompatibilní s kompaktní řadou System pro M. SPD s označením "TS" jsou volitelně vybavena pomocným kontaktem.

Technická specifikace

Konfigurace systému DC	Ne
Konfigurace systému IT	Ne
Konfigurace systému TN	Ano
Konfigurace systému TN-C	Ne
Konfigurace systému TN-C-S	Ano
Konfigurace systému TN-S	Ano
Konfigurace systému TT	Ano
Konfigurace systému ostatní	Ne
Počet vodičů (bez uzemnění)	4
Jmenovitý svodový rázový proud (8/20)	20 kA
Maximální výbojový rázový proud (8/20)	20 kA
Maximální trvalé napětí AC	275 V
Maximální trvalé napětí DC	350 V
Ochranná úroveň	1.5 kV
Ochranná hladina L-N	1.25 kV
Ochranná hladina N-PE	1.4 kV
Max. nadproudová ochrana, paralelní připojení (pojistka)	125 A
Max. nadproudová ochrana, sériové zapojení (pojistka)	125 A
Zkratová vypínací schopnost (Isccr)	100 kA
Integrovaná ochrana proti zkratu	Ne
Integrovaná předřazená pojistka	Ne
Bez svodového proudu	Ano
Způsob montáže	Ostatní
Konstrukční velikost	Rozteč 4 modulů
Max. průřez tuhého (jedno/vícedrátového) vodiče	25 mm²
Max. průřez pružného vodiče (jemné lanko)	16 mm²
S komunikačním kontaktem	Ne
Signalizace na přístroji	Optické
Zkušební třída typ 2	Ano
Krytí (IP)	IP20
Jmenovité napětí AC	230 V
Váha	0.48 kg
