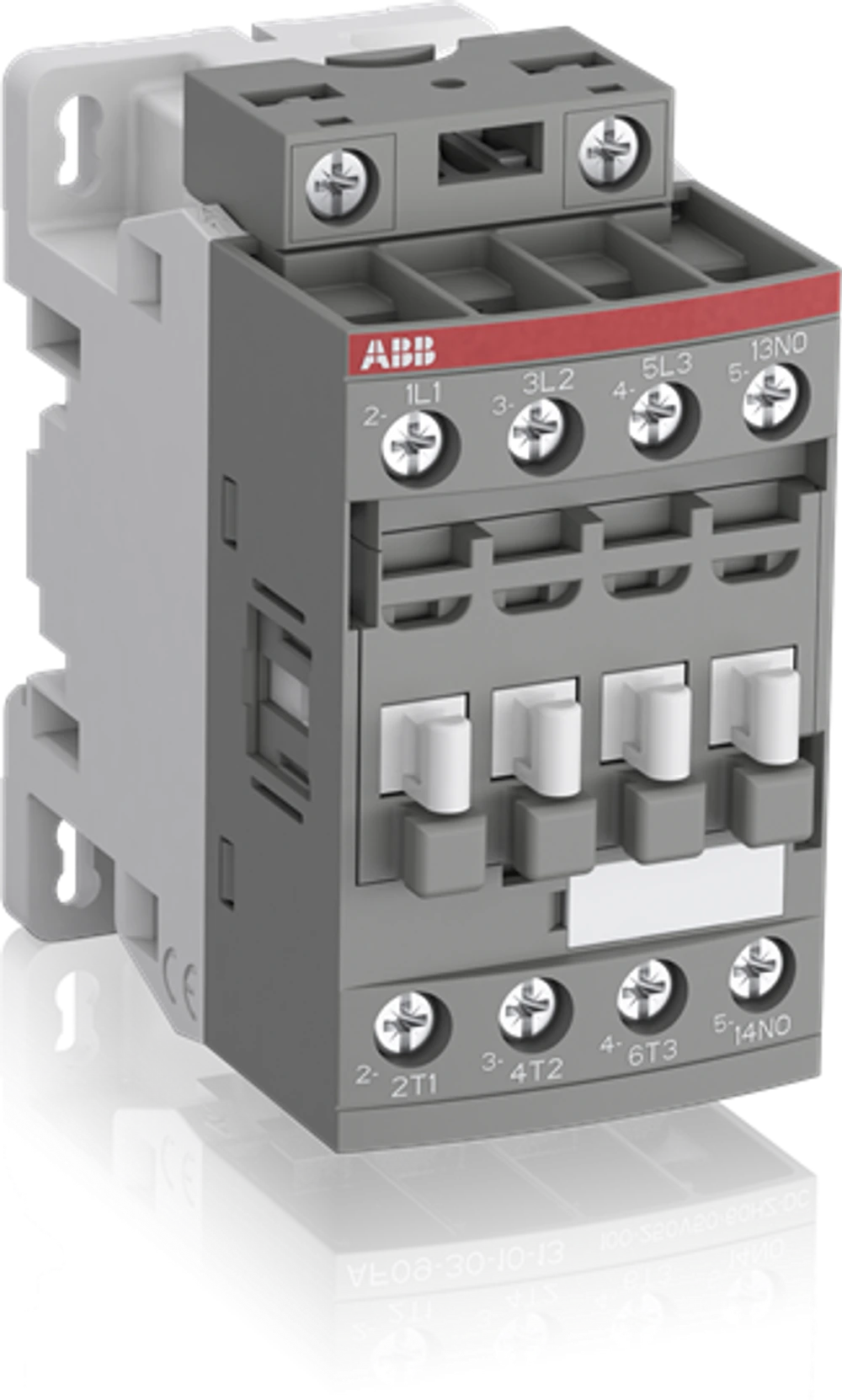

Stykač ABB AF16-30-10-11 24-60V50/60HZ 20-60VDC
Kód produktu:AF16-30-10-11
3- pólový stykač AF (3 ZAP) 18A, 7,5kW/400V AC-3 30A/690V AC-1 Pomocný kontakt: 1 ZAP Šroub Uc = 24-60VAC 20-60VDC
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
24–60 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
24–60 V
Počet rozpojovacích kontaktů jako hlavní kontakty
0
Počet pracovních kontaktů jako hlavní kontakty
3
Druh připojení hlavního proudového obvodu
Závitová přípojka
Provozní napětí při AC 50 Hz
690 V
Provozní napětí při AC 60 Hz
690 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
30 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
18 A
Není skladem
1 102,31 Kč
911 Kčbez DPH
1
Stykač ABB AF16-30-10-11 24-60V50/60HZ 20-60VDC
AF16-30-10-11 je 3pólový stykač - 690 V IEC nebo 600 UL s 1 vestavěným pomocným kontaktem a šroubovými svorkami, který ovládá motory do 7,5 kW / 400 V AC (AC-3) nebo 10 hp / 480 V UL a spíná silové obvody do 30 A (AC-1) nebo 30 A UL pro všeobecné použití. Díky technologii AF má stykač široký rozsah ovládacího napětí (24-60 V 50/60 Hz a 20-60 V DC), zvládá velké změny ovládacího napětí, snižuje spotřebu energie rozváděče a zajišťuje zřetelný provoz v nestabilních sítích. Kromě toho je zabudována přepěťová ochrana, která nabízí kompaktní řešení. Stykače AF mají blokovou konstrukci, lze je snadno rozšířit o přídavné bloky pomocných kontaktů a další širokou škálu příslušenství.
Technická specifikace
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 24–60 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 24–60 V |
| Počet rozpojovacích kontaktů jako hlavní kontakty | 0 |
| Počet pracovních kontaktů jako hlavní kontakty | 3 |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Provozní napětí při AC 50 Hz | 690 V |
| Provozní napětí při AC 60 Hz | 690 V |
| Dimenzovaný provozní proud Ie při AC-1, 400 V | 30 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V | 18 A |
| Jmenovitý provozní výkon NEMA | 7.457 kW |
| Počet pomocných kontaktů jako pracovní kontakty | 1 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Vhodné pro řadovou montáž | Ne |
| Šířka | 45 mm |
| Druh napětí | AC/DC |
| Provozní napětí při DC | 20–60 V |
| Výška | 86 mm |
| Hloubka | 77 mm |
| Váha | 0.27 kg |
