Stykač ABB AF09-30-10K-13 100-250V50/60HZ-DC, 1SBL137005R1310
Kód produktu:AF09-30-10K-13
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
100–250 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
100–250 V
Počet rozpojovacích kontaktů jako hlavní kontakty
0
Počet pracovních kontaktů jako hlavní kontakty
3
Druh připojení hlavního proudového obvodu
Připojení pružinovou svorkou
Provozní napětí při AC 50 Hz
690 V
Provozní napětí při AC 60 Hz
690 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
25 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
9 A
Není skladem Obvykle do 5 dnů
763,51 Kč
631 Kčbez DPH
1

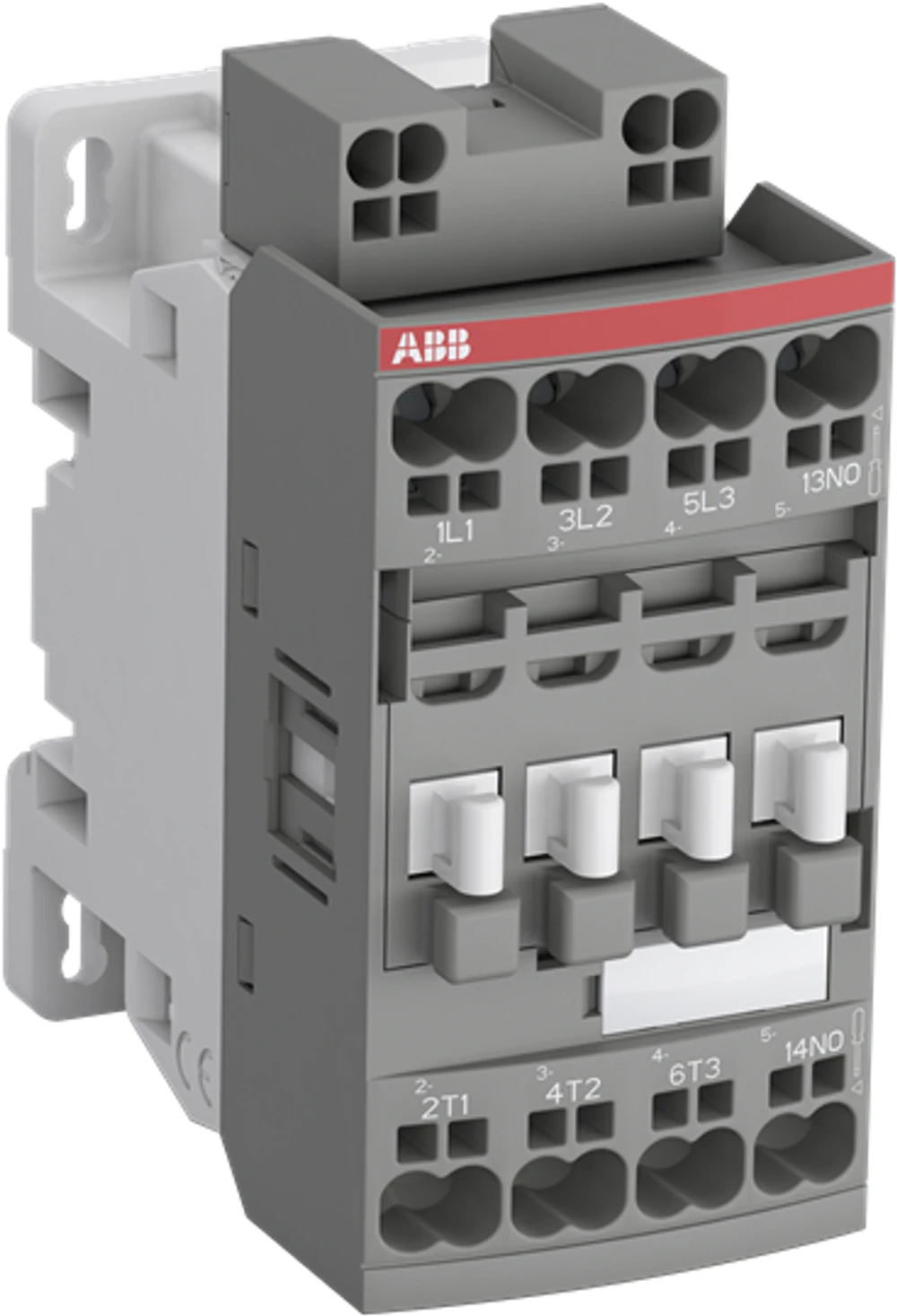

Stykač ABB AF09-30-10K-13 100-250V50/60HZ-DC, 1SBL137005R1310
Třípólové stykače AF09 představují kompaktní řadu s AC/DC ovládáním a velmi širokým rozsahem napětí cívky. Spínají silové obvody s motory, mírně induktivní nebo neinduktivní zátěže. Pouze 4 cívky pokrývají ovládací napětí od 20...500 VDC do 24...500 VAC. Mají integrovanou přepěťovou ochranu a nevyžadují žádné další zhášecí prvky. Všechny integrované nebo dodatečně instalovatelné pomocné kontakty NC jsou konstruovány jako zrcadlové kontakty v souladu s přílohou L normy IEC60947-5-1. Sortiment doplňuje další příslušenství, jako jsou časovací prvky, pomocné prvky pro zapojení a blokovací prvky atd.
Technická specifikace
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 100–250 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 100–250 V |
| Počet rozpojovacích kontaktů jako hlavní kontakty | 0 |
| Počet pracovních kontaktů jako hlavní kontakty | 3 |
| Druh připojení hlavního proudového obvodu | Připojení pružinovou svorkou |
| Provozní napětí při AC 50 Hz | 690 V |
| Provozní napětí při AC 60 Hz | 690 V |
| Dimenzovaný provozní proud Ie při AC-1, 400 V | 25 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V | 9 A |
| Jmenovitý provozní výkon NEMA | 3.7285 kW |
| Počet pomocných kontaktů jako pracovní kontakty | 1 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Vhodné pro řadovou montáž | Ne |
| Šířka | 45 mm |
| Druh napětí | AC/DC |
| Provozní napětí při DC | 100–250 V |
| Výška | 92.3 mm |
| Hloubka | 77 mm |
