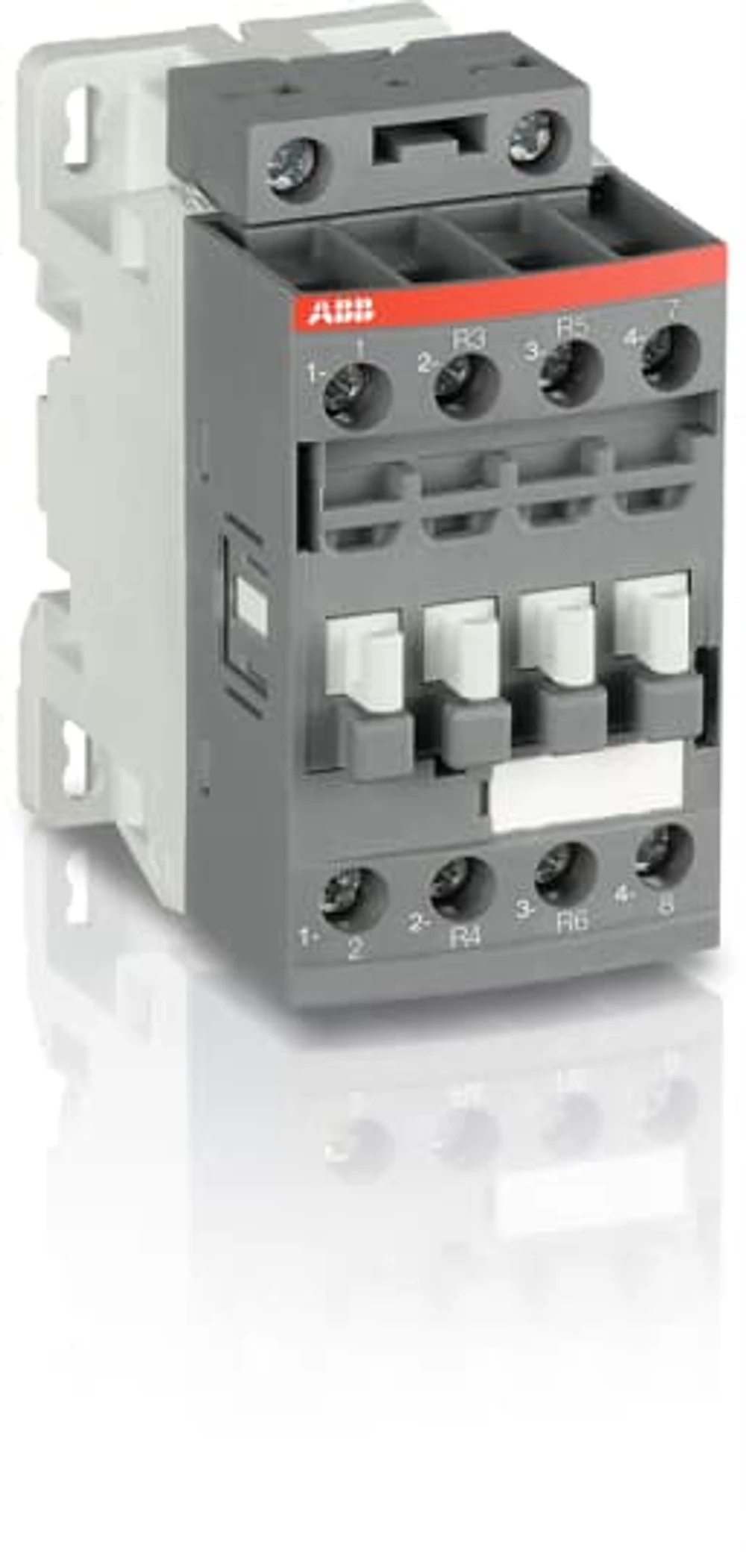

Stykač ABB 24-60VAC 20-60VDC
Kód produktu:AF09ZB-22-00-21
4- pólový stykač AF (2 ZAP+2 VYP) 9A, 4kW/400V AC-3 25A/690V AC-1 Bez pomocných kontaktů Snížený příkon cívky, drážní schválení Šroub Uc = 24-60VAC 20-60VDC
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
24–60 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
24–60 V
Počet rozpojovacích kontaktů jako hlavní kontakty
2
Počet pracovních kontaktů jako hlavní kontakty
2
Druh připojení hlavního proudového obvodu
Závitová přípojka
Provozní napětí při AC 50 Hz
690 V
Provozní napětí při AC 60 Hz
690 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
25 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
9 A
Není skladem
1 939,63 Kč
1 603 Kčbez DPH
1
Stykač ABB 24-60VAC 20-60VDC
AF09ZB-22-00-21 je 4pólový stykač 690 V IEC nebo 600 UL se šroubovými svorkami, který ovládá motory do 4 kW / 400 V AC (AC-3) a spíná silové obvody do 25 A (AC-1) nebo 25 A UL pro všeobecné použití. Díky technologii AF má stykač široký rozsah ovládacího napětí (24-60 V 50/60 Hz a 20-60 V DC), zvládá velké změny ovládacího napětí, snižuje spotřebu energie rozváděče a zajišťuje zřetelný provoz v nestabilních sítích. Kromě toho je zabudována přepěťová ochrana, která nabízí kompaktní řešení. Stykače AF mají blokovou konstrukci, lze je snadno rozšířit o přídavné bloky pomocných kontaktů a další širokou škálu příslušenství.
Technická specifikace
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 24–60 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 24–60 V |
| Počet rozpojovacích kontaktů jako hlavní kontakty | 2 |
| Počet pracovních kontaktů jako hlavní kontakty | 2 |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Provozní napětí při AC 50 Hz | 690 V |
| Provozní napětí při AC 60 Hz | 690 V |
| Dimenzovaný provozní proud Ie při AC-1, 400 V | 25 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V | 9 A |
| Počet pomocných kontaktů jako pracovní kontakty | 0 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Vhodné pro řadovou montáž | Ne |
| Šířka | 45 mm |
| Druh napětí | AC/DC |
| Provozní napětí při DC | 20–60 V |
| Výška | 86 mm |
| Hloubka | 77 mm |
