Dimenzované řídicí napájecí napětí Us při AC 50 Hz
24–60 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
24–60 V
Počet rozpojovacích kontaktů jako hlavní kontakty
0
Počet pracovních kontaktů jako hlavní kontakty
3
Druh připojení hlavního proudového obvodu
Závitová přípojka
Provozní napětí při AC 50 Hz
1000 V
Provozní napětí při AC 60 Hz
1000 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
130 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
105 A
Není skladem
9 687,26 Kč
8 006 Kčbez DPH
1

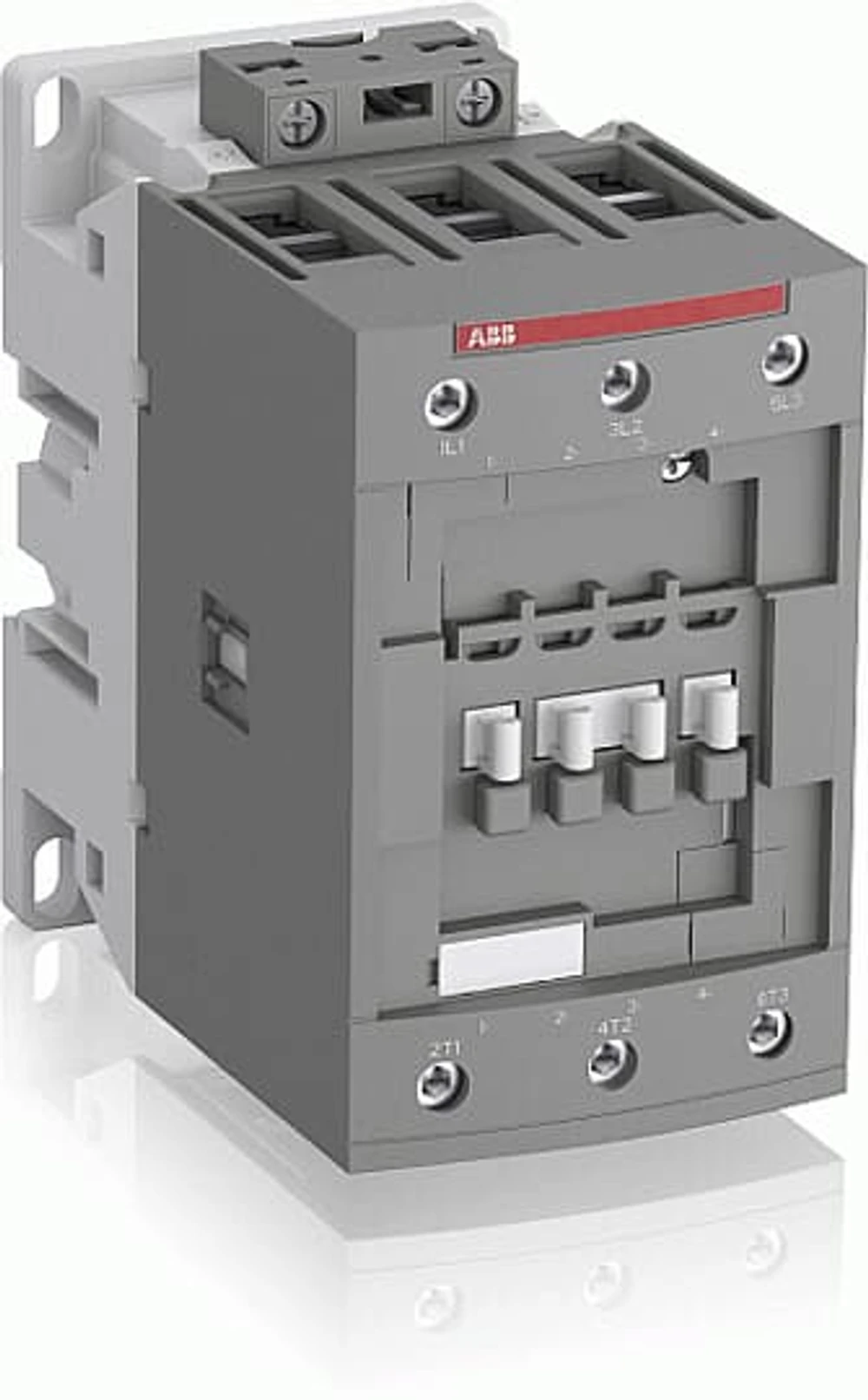

Stykač 96A, 24-60 VAC, 20-60 VDC, 1SBL407001R1100
Stykače AF09 až AF96 od 4 do 45 kW AC-3 (400 V) představují kompaktní řadu s AC/DC řízením a velmi širokým rozsahem napětí cívky. Pouze 4 cívky pokrývají ovládací napětí od 20...500 VDC do 24...500 VAC - bez nutnosti použití dalších rušicích prvků. To znamená, že je lze používat po celém světě a pouze v malých odchylkách. Spínají silové obvody s motory, mírně induktivní nebo neinduktivní zátěže. Flexibilně vyměnitelné připojovací svorky cívek umožňují připojení shora, zespodu nebo shora i zespodu. Připojitelné příslušenství zahrnuje 1pólové a 4pólové pomocné spínače montované zepředu a 2pólové pomocné spínače, které lze namontovat zprava i zleva. Pro připojení přední cívky je k dispozici přídavný blok pomocných spínačů s 1S+1Ö a přípojkami cívek A1 a A2 až do AF65. Všechny pomocné vypínací kontakty jsou konstruovány jako zrcadlové kontakty v souladu s přílohou L normy IEC60947-5-1. Sortiment doplňuje další příslušenství, jako jsou časovací prvky, pomocné prvky pro zapojení a blokovací prvky atd.
Technická specifikace
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 24–60 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 24–60 V |
| Počet rozpojovacích kontaktů jako hlavní kontakty | 0 |
| Počet pracovních kontaktů jako hlavní kontakty | 3 |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Provozní napětí při AC 50 Hz | 1000 V |
| Provozní napětí při AC 60 Hz | 1000 V |
| Dimenzovaný provozní proud Ie při AC-1, 400 V | 130 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V | 105 A |
| Jmenovitý provozní výkon NEMA | 55.9275 kW |
| Počet pomocných kontaktů jako pracovní kontakty | 0 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Vhodné pro řadovou montáž | Ne |
| Šířka | 70 mm |
| Druh napětí | AC/DC |
| Provozní napětí při DC | 20–60 V |
| Výška | 125.5 mm |
| Hloubka | 116 mm |
| Váha | 1.22 kg |
