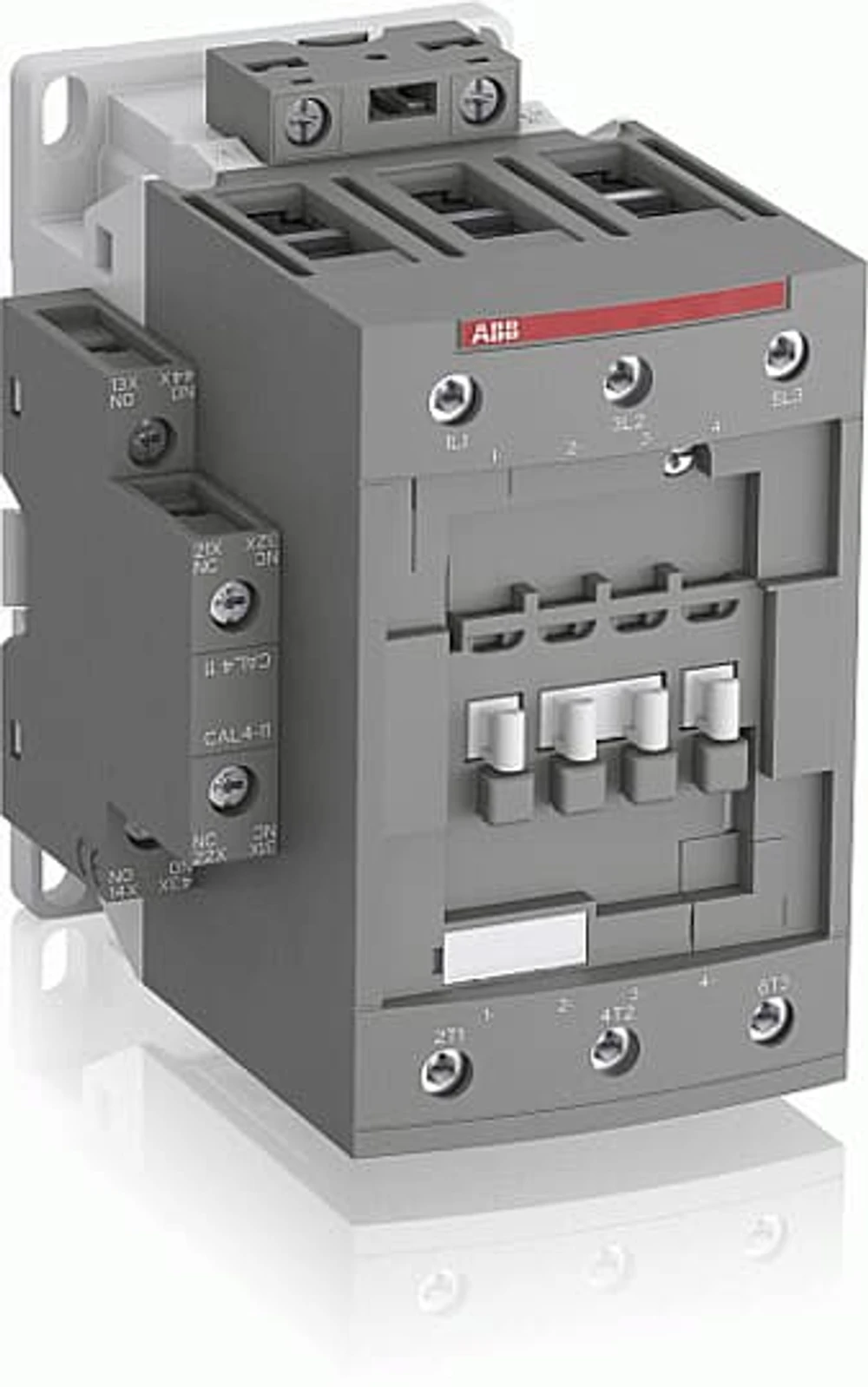

Stykač 96A, 20-60VAC/DC, 1SBL407001R1111

ABB
Kód produktu:AF96-30-11-11
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
24–60 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
24–60 V
Počet rozpojovacích kontaktů jako hlavní kontakty
0
Počet pracovních kontaktů jako hlavní kontakty
3
Druh připojení hlavního proudového obvodu
Závitová přípojka
Provozní napětí při AC 50 Hz
690–1000 V
Provozní napětí při AC 60 Hz
690–1000 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
130 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
105 A
Není skladem Obvykle do 2 dnů
10 090,19 Kč
8 339 Kčbez DPH

Stykač 96A, 20-60VAC/DC, 1SBL407001R1111

Stykače AF09 až AF96 od 4 do 45 kW AC-3 (400 V) představují kompaktní řadu s AC/DC řízením a velmi širokým rozsahem napětí cívky. Pouhé 4 cívky pokrývají ovládací napětí od 20...500 VDC do 24...500 VAC - bez nutnosti použití dalších odrušovacích prvků. To znamená, že je lze používat po celém světě a pouze v malých odchylkách. Spínají silové obvody s motory, mírně induktivními nebo neinduktivními zátěžemi. Flexibilně vyměnitelné připojovací svorky cívek umožňují připojení shora, zespodu nebo shora i zespodu. Připojitelné příslušenství zahrnuje 1pólové a 4pólové pomocné spínače montované zepředu a 2pólové pomocné spínače, které lze namontovat zprava i zleva. Pro připojení přední cívky až do AF65 je k dispozici přídavný blok pomocných spínačů s 1S+1Ö a přípojkami cívek A1 a A2. Všechny pomocné vypínací kontakty jsou konstruovány jako zrcadlové kontakty v souladu s přílohou L normy IEC60947-5-1. Sortiment doplňuje další příslušenství, jako jsou časovací prvky, pomocné prvky pro zapojení a blokovací prvky atd.
Technická specifikace
Dimenzované řídicí napájecí napětí Us při AC 50 Hz24–60 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz24–60 V
Počet rozpojovacích kontaktů jako hlavní kontakty0
Počet pracovních kontaktů jako hlavní kontakty3
Druh připojení hlavního proudového obvoduZávitová přípojka
Provozní napětí při AC 50 Hz690–1000 V
Provozní napětí při AC 60 Hz690–1000 V
Dimenzovaný provozní proud Ie při AC-1, 400 V130 A
Dimenzovaný provozní proud Ie při AC-3, 400 V105 A
Jmenovitý provozní výkon NEMA55.9275 kW
Počet pomocných kontaktů jako pracovní kontakty1
Počet pomocných kontaktů jako rozpojovací kontakty1
Vhodné pro řadovou montážNe
Šířka82 mm
Druh napětíAC/DC
Provozní napětí při DC20–60 V
Výška125.5 mm
Hloubka116 mm
