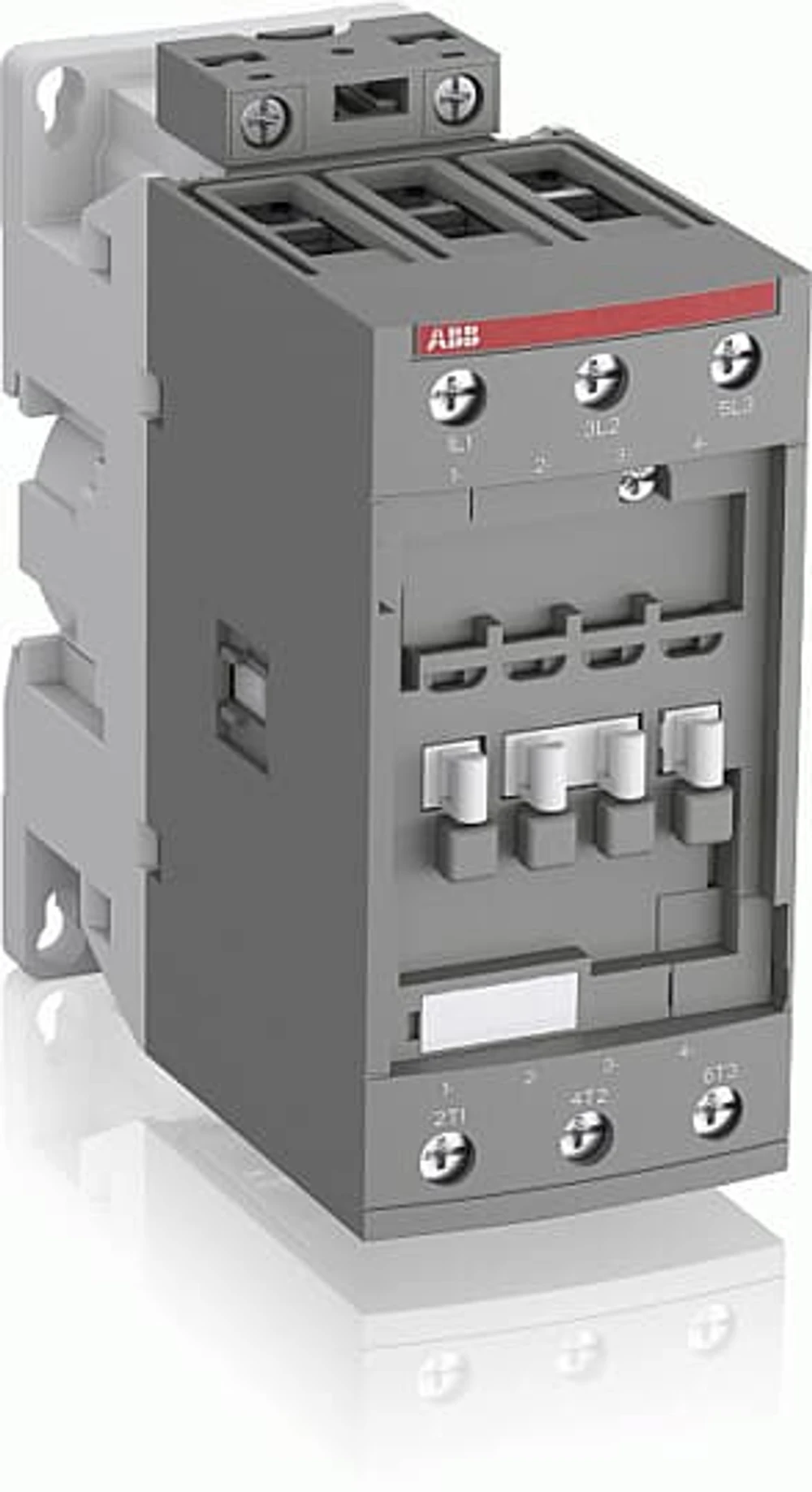

Stykač 65A, 100-250VAC/DC, 1SBL387001R1300

ABB
Kód produktu:AF65-30-00-13
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
100–250 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
100–250 V
Počet rozpojovacích kontaktů jako hlavní kontakty
0
Počet pracovních kontaktů jako hlavní kontakty
3
Druh připojení hlavního proudového obvodu
Závitová přípojka
Provozní napětí při AC 50 Hz
690 V
Provozní napětí při AC 60 Hz
690 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
105 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
65 A
Není skladem
4 455,22 Kč
3 682 Kčbez DPH

Stykač 65A, 100-250VAC/DC, 1SBL387001R1300

Stykače AF09 až AF96 od 4 do 45 kW AC-3 (400 V) představují kompaktní řadu s AC/DC řízením a velmi širokým rozsahem napětí cívky. Pouhé 4 cívky pokrývají ovládací napětí od 20...500 VDC do 24...500 VAC - bez nutnosti použití dalších odrušovacích prvků. To znamená, že je lze používat po celém světě a jen v malých odchylkách. Spínají silové obvody s motory, mírně induktivní nebo neinduktivní zátěže. Flexibilně vyměnitelné připojovací svorky cívek umožňují připojení shora, zespodu nebo shora i zespodu. Připojitelné příslušenství zahrnuje 1pólové a 4pólové pomocné spínače montované zepředu a 2pólové pomocné spínače, které lze namontovat zprava i zleva. Pro připojení přední cívky až do AF65 je k dispozici přídavný blok pomocných spínačů s 1S+1Ö a přípojkami cívek A1 a A2. Všechny pomocné vypínací kontakty jsou konstruovány jako zrcadlové kontakty v souladu s přílohou L normy IEC60947-5-1. Sortiment doplňuje další příslušenství, jako jsou časovací prvky, pomocné prvky pro zapojení a blokovací prvky atd.
Technická specifikace
Dimenzované řídicí napájecí napětí Us při AC 50 Hz100–250 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz100–250 V
Počet rozpojovacích kontaktů jako hlavní kontakty0
Počet pracovních kontaktů jako hlavní kontakty3
Druh připojení hlavního proudového obvoduZávitová přípojka
Provozní napětí při AC 50 Hz690 V
Provozní napětí při AC 60 Hz690 V
Dimenzovaný provozní proud Ie při AC-1, 400 V105 A
Dimenzovaný provozní proud Ie při AC-3, 400 V65 A
Jmenovitý provozní výkon NEMA37.285 kW
Počet pomocných kontaktů jako pracovní kontakty0
Počet pomocných kontaktů jako rozpojovací kontakty0
Vhodné pro řadovou montážNe
Šířka55 mm
Druh napětíAC/DC
Provozní napětí při DC100–250 V
Výška125.5 mm
Hloubka111 mm
Váha0.95 kg
