Dimenzované řídicí napájecí napětí Us při AC 50 Hz
24–60 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
24–60 V
Počet rozpojovacích kontaktů jako hlavní kontakty
0
Počet pracovních kontaktů jako hlavní kontakty
4
Druh připojení hlavního proudového obvodu
Připojení na lištu
Provozní napětí při AC 50 Hz
1000 V
Provozní napětí při AC 60 Hz
1000 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
275 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
190 A
Není skladem
21 293,58 Kč
17 598 Kčbez DPH
1

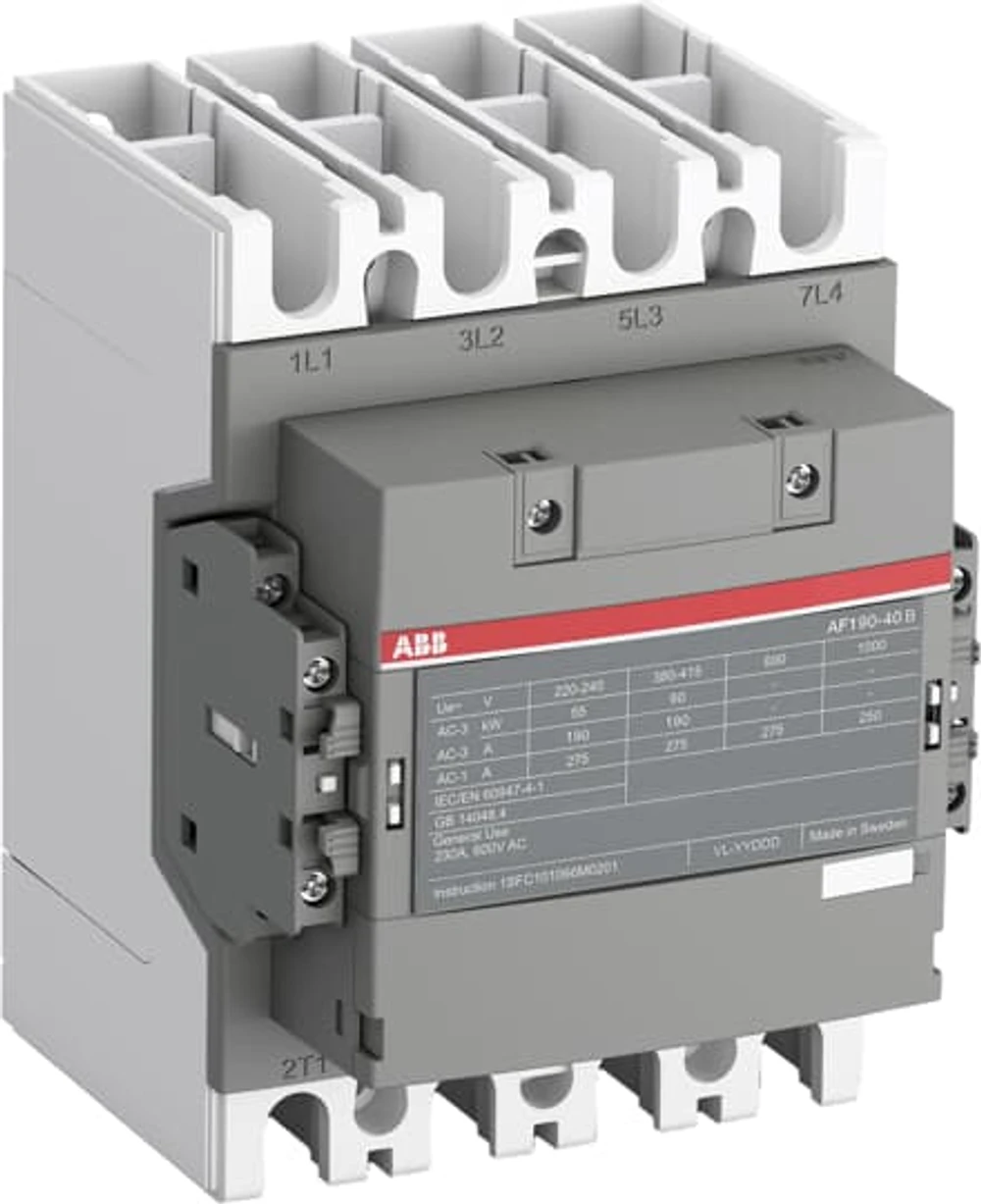

Stykač 4P 190A, cívka 20-60 VDC, 1SFL487102R1122
Stykače AF116 až AF750 od 55 do 400 kW AC-3 (400 V) představují kompaktní řadu s řízením AC/DC a velmi širokým rozsahem napětí cívky. Pouze 4 cívky pokrývají ovládací napětí od 20...500 VDC do 24...500 VAC - bez nutnosti použití dalších rušicích prvků. To znamená, že je lze používat po celém světě a pouze v malých odchylkách. AF116 až AF370 jsou k dispozici také ve verzích, které lze ovládat přímo z PLC; od AF400 výše je vstup pro PLC k dispozici standardně. Stykače AF spínají silové obvody s motory, mírně induktivní nebo neinduktivní zátěže. Na pravou a levou stranu lze namontovat až 2 dvoupólové pomocné spínače. Všechny pomocné vypínací kontakty jsou konstruovány jako zrcadlové v souladu s přílohou L normy IEC60947-5-1. Sortiment doplňuje další příslušenství , jako jsou kryty svorek, pomůcky pro zapojení a blokovací články atd.
Technická specifikace
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 24–60 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 24–60 V |
| Počet rozpojovacích kontaktů jako hlavní kontakty | 0 |
| Počet pracovních kontaktů jako hlavní kontakty | 4 |
| Druh připojení hlavního proudového obvodu | Připojení na lištu |
| Provozní napětí při AC 50 Hz | 1000 V |
| Provozní napětí při AC 60 Hz | 1000 V |
| Dimenzovaný provozní proud Ie při AC-1, 400 V | 275 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V | 190 A |
| Jmenovitý provozní výkon NEMA | 44.742 kW |
| Počet pomocných kontaktů jako pracovní kontakty | 2 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 2 |
| Vhodné pro řadovou montáž | Ne |
| Šířka | 140 mm |
| Druh napětí | AC/DC |
| Provozní napětí při DC | 20–60 V |
| Výška | 196 mm |
| Hloubka | 153 mm |
| Váha | 3.3 kg |
