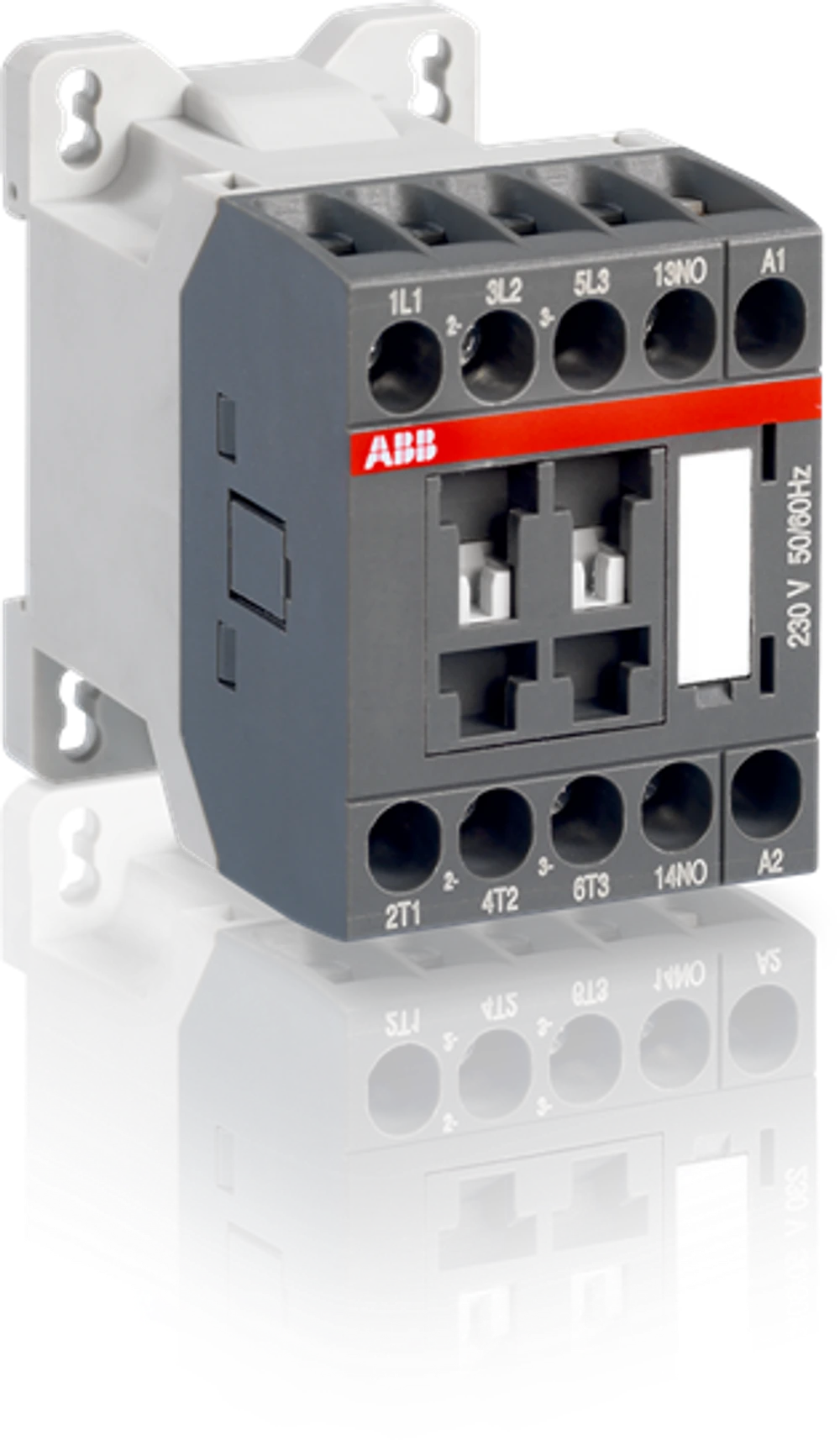

Stykač 3pól. 1 ZAP 9A, 4kW/400V
Kód produktu:AS09-30-10-20
3-pólový stykač, 1 ZAP 9A, 4kW/400V AC-3 22A AC-1 Pomocný kontakt: 1 ZAP Šroub Uc=24V50/60HZ
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
24 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
24 V
Počet rozpojovacích kontaktů jako hlavní kontakty
0
Počet pracovních kontaktů jako hlavní kontakty
3
Druh připojení hlavního proudového obvodu
Závitová přípojka
Provozní napětí při AC 50 Hz
690 V
Provozní napětí při AC 60 Hz
690 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
22 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
9 A
Není skladem
499,73 Kč
413 Kčbez DPH
1
Stykač 3pól. 1 ZAP 9A, 4kW/400V
Stykače AS09 se používají hlavně pro ovládání třífázových motorů a obecně pro ovládání silových obvodů do 690 V AC nebo 220 V DC. Používají se především pro ovládání 3fázových motorů, neinduktivních nebo mírně induktivních zátěží. Jednopólové 3pólové stykače řady AS... jsou blokového provedení. - Hlavní póly a bloky pomocných kontaktů: Hlavní póly: 3 hlavní póly, 1 vestavěný pomocný kontakt, přídavné bloky pomocných kontaktů na čelní straně (mechanicky propojené pomocné kontakty v souladu s přílohou L normy IEC 60947-5-1. N.C. zrcadlové kontakty odpovídající příloze F normy IEC 60947-4-1) - Řídicí obvod: Příslušenství: k dispozici je široká škála příslušenství.
Technická specifikace
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 24 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 24 V |
| Počet rozpojovacích kontaktů jako hlavní kontakty | 0 |
| Počet pracovních kontaktů jako hlavní kontakty | 3 |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Provozní napětí při AC 50 Hz | 690 V |
| Provozní napětí při AC 60 Hz | 690 V |
| Dimenzovaný provozní proud Ie při AC-1, 400 V | 22 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V | 9 A |
| Jmenovitý provozní výkon NEMA | 3.7285 kW |
| Počet pomocných kontaktů jako pracovní kontakty | 1 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Vhodné pro řadovou montáž | Ne |
| Šířka | 45 mm |
| Druh napětí | AC |
| Výška | 68 mm |
| Hloubka | 72.5 mm |
