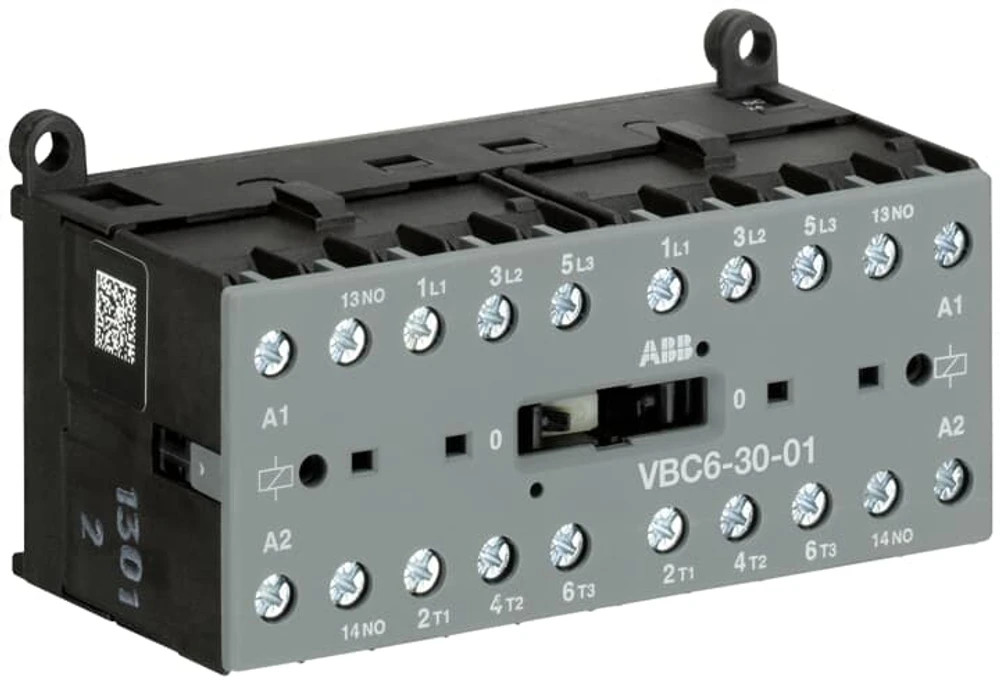

Stykač 3P, 20A, 2,2kW, 24VDC

Kód produktu:VBC6-30-01 24VDC

3-pólový reverzační ministykač (3 ZAP) 8,5 A AC-3 (Un=400 V) AC-3 2,2 kW 20 A (380 / 440 V) 40 °C AC-1 Pomocný kontakt: 1 VYP Šroub Reverzační Uc = 24 V DC

Funkce

Reverzní stykač

Možná montáž nosné lišty

Ano

Počet rozpojovacích kontaktů jako hlavní kontakty

Počet pracovních kontaktů jako hlavní kontakty

Druh připojení hlavního proudového obvodu

Závitová přípojka

Provozní napětí při AC 50 Hz

690 V

Provozní napětí při AC 60 Hz

690 V

Provozní napětí při DC

24 V

Dimenzovaný provozní proud Ie při AC-1, 400 V

6 A

Není skladem

1 452 Kč

1 200 Kčbez DPH

Stykač 3P, 20A, 2,2kW, 24VDC

Mini reverzační stykač VBC6-30-01 je kompaktní 3pólový stykač s 1 pomocným kontaktem, šroubovými svorkami a normálním mechanickým blokováním. Ideálně se hodí pro aplikace, kde je nutná spolehlivost a kde je nedostatek místa. Mini reverzační stykače se používají v obytných budovách, komerčních budovách a průmyslových aplikacích pro ovládání třífázových motorových zátěží do 4 kW (AC-3). Dalšími vlastnostmi jsou bezhlučná a bezhlučná cívka, indikace polohy spínače a integrovaná možnost montáže na lištu nebo na stěnu.

Technická specifikace

Funkce	Reverzní stykač
Možná montáž nosné lišty	Ano
Počet rozpojovacích kontaktů jako hlavní kontakty	0
Počet pracovních kontaktů jako hlavní kontakty	3
Druh připojení hlavního proudového obvodu	Závitová přípojka
Provozní napětí při AC 50 Hz	690 V
Provozní napětí při AC 60 Hz	690 V
Provozní napětí při DC	24 V
Dimenzovaný provozní proud Ie při AC-1, 400 V	6 A
Dimenzovaný provozní proud Ie při AC-3, 400 V	9 A
Dimenzovaný provozní výkon při AC-3, 400 V	4 kW
Jmenovitý provozní výkon NEMA	1.4914 kW
Počet pomocných kontaktů jako rozpojovací kontakty	1
Počet pomocných kontaktů jako pracovní kontakty	0
Typ elektrické přípojky pro pomocný a řídicí proudový obvod	Závitová přípojka
Krytí (IP)	IP20
Stupeň ochrany (NEMA)	1
Šířka	96.2 mm
Druh napětí	DC
Výška	57.5 mm
Hloubka	46.7 mm
