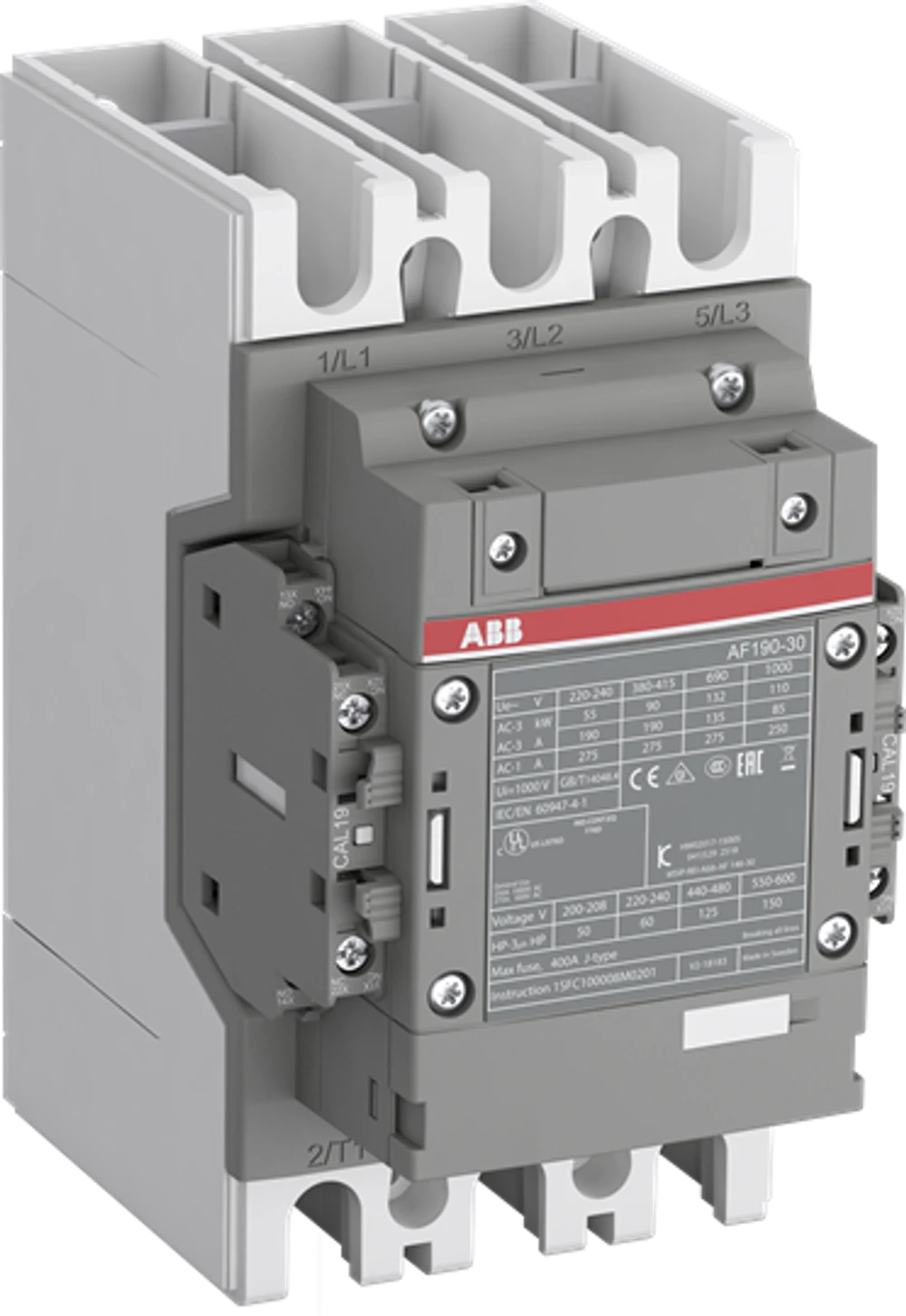

Stykač 3P 190A, cívka 100-250 VAC/DC
Kód produktu:AF190-30-22-13
3- pólový stykač AF (3 ZAP) 190A, 90kW/400V AC-3 275A/690V AC-1 Pomocný kontakt: 2 ZAP a 2 VYP Oka Uc = 100-250V AC/DC
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
100–250 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
100–250 V
Počet rozpojovacích kontaktů jako hlavní kontakty
0
Počet pracovních kontaktů jako hlavní kontakty
3
Druh připojení hlavního proudového obvodu
Připojení na lištu
Provozní napětí při AC 50 Hz
1000 V
Provozní napětí při AC 60 Hz
1000 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
275 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
190 A
Není skladem Obvykle do 17 dnů
14 089,24 Kč
11 644 Kčbez DPH
1
Stykač 3P 190A, cívka 100-250 VAC/DC
AF190-30-22-13 je 3pólový stykač s napětím 1000 V IEC nebo 600 V UL s předmontovanými pomocnými kontakty a lištami hlavního obvodu, který ovládá motory do 90 kW / 400 V AC (AC-3) nebo 125 hp / 480 V UL a spíná silové obvody do 275 A (AC-1) nebo 250 A UL pro všeobecné použití. Díky technologii AF má stykač široký rozsah ovládacího napětí (100-250 V 50/60 Hz a DC), zvládá velké výkyvy ovládacího napětí, snižuje spotřebu energie rozváděče a zajišťuje zřetelný provoz v nestabilních sítích. Kromě toho je zabudována přepěťová ochrana, která nabízí kompaktní řešení. Stykače AF mají blokovou konstrukci, lze je snadno rozšířit o přídavné bloky pomocných kontaktů a další širokou škálu příslušenství.
Technická specifikace
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 100–250 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 100–250 V |
| Počet rozpojovacích kontaktů jako hlavní kontakty | 0 |
| Počet pracovních kontaktů jako hlavní kontakty | 3 |
| Druh připojení hlavního proudového obvodu | Připojení na lištu |
| Provozní napětí při AC 50 Hz | 1000 V |
| Provozní napětí při AC 60 Hz | 1000 V |
| Dimenzovaný provozní proud Ie při AC-1, 400 V | 275 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V | 190 A |
| Jmenovitý provozní výkon NEMA | 93.2125 kW |
| Počet pomocných kontaktů jako pracovní kontakty | 2 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 2 |
| Vhodné pro řadovou montáž | Ne |
| Šířka | 105 mm |
| Druh napětí | AC/DC |
| Provozní napětí při DC | 100–250 V |
| Výška | 196 mm |
| Hloubka | 152 mm |
| Váha | 2.4 kg |
