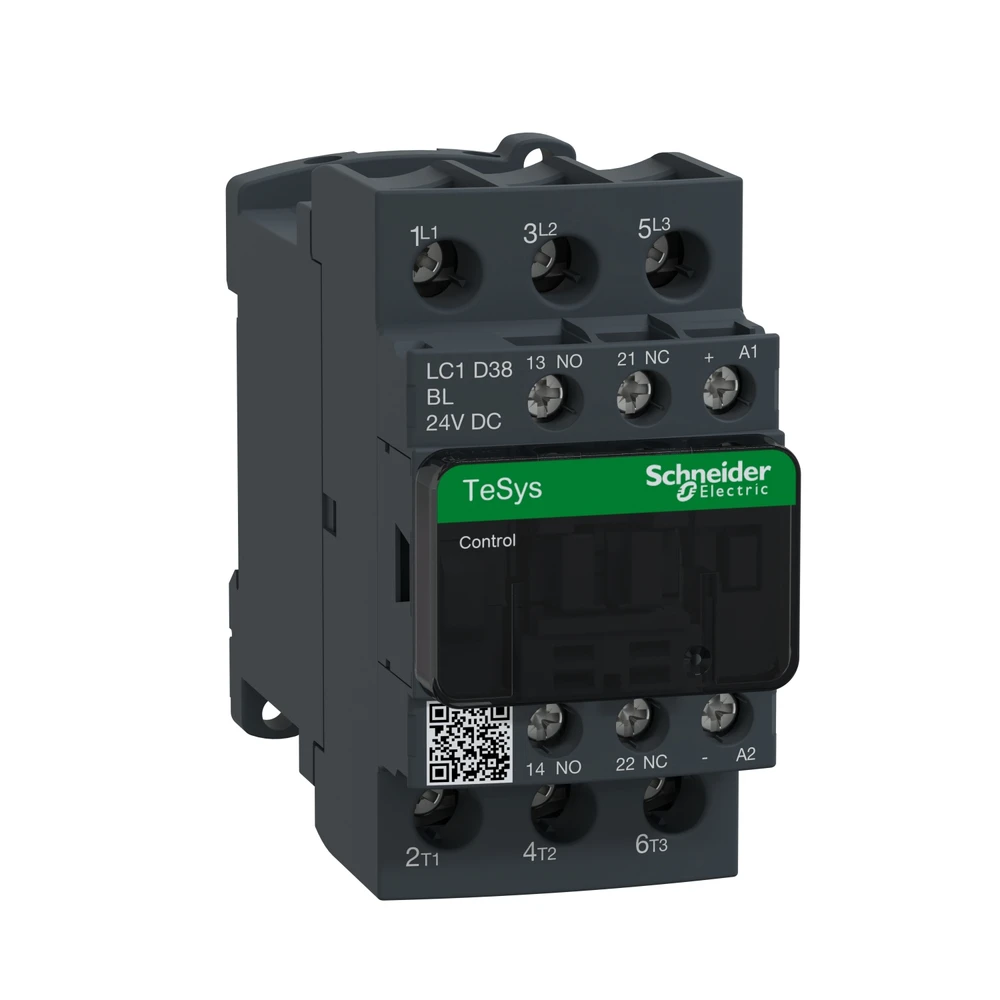

Stykač 38A/24VDC/1Z1V 2,4W, s vestavěným odruš. modulem

Name: Stykač 38A/24VDC/1Z1V 2,4W, s vestavěným odruš. modulem
SKU: LC1D38BL
Price: 2589.4 CZK
Availability: OutOfStock

Kód produktu:LC1D38BL

Počet rozpojovacích kontaktů jako hlavní kontakty

Počet pracovních kontaktů jako hlavní kontakty

Druh připojení hlavního proudového obvodu

Závitová přípojka

Dimenzovaný provozní proud Ie při AC-1, 400 V

50 A

Dimenzovaný provozní proud Ie při AC-3, 400 V

38 A

Dimenzovaný provozní výkon při AC-3, 400 V

18.5 kW

Dimenzovaný provozní proud Ie při AC-4, 400 V

18 A

Dimenzovaný provozní výkon Ie při AC-4, 400 V

7.5 kW

Počet pomocných kontaktů jako pracovní kontakty

Není skladem Obvykle do 18 dnů

2 589,40 Kč

2 140 Kčbez DPH

Stykač 38A/24VDC/1Z1V 2,4W, s vestavěným odruš. modulem

TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 38 A/690 V AC-3 (18.5kW@400V). Poskytuje nízkovýkonovou DC cívku 24 V se přechodným odrušovacím modulem, 1 Z + 1 V vestavěné pomocné kontakty (NC zrcadlové), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Technická specifikace

Počet rozpojovacích kontaktů jako hlavní kontakty	0
Počet pracovních kontaktů jako hlavní kontakty	3
Druh připojení hlavního proudového obvodu	Závitová přípojka
Dimenzovaný provozní proud Ie při AC-1, 400 V	50 A
Dimenzovaný provozní proud Ie při AC-3, 400 V	38 A
Dimenzovaný provozní výkon při AC-3, 400 V	18.5 kW
Dimenzovaný provozní proud Ie při AC-4, 400 V	18 A
Dimenzovaný provozní výkon Ie při AC-4, 400 V	7.5 kW
Počet pomocných kontaktů jako pracovní kontakty	1
Počet pomocných kontaktů jako rozpojovací kontakty	1
Vhodné pro řadovou montáž	Ne
Šířka	45 mm
Druh napětí	DC
Provozní napětí při DC	24 V
Výška	85 mm
Hloubka	101 mm
Váha	0.59 kg
