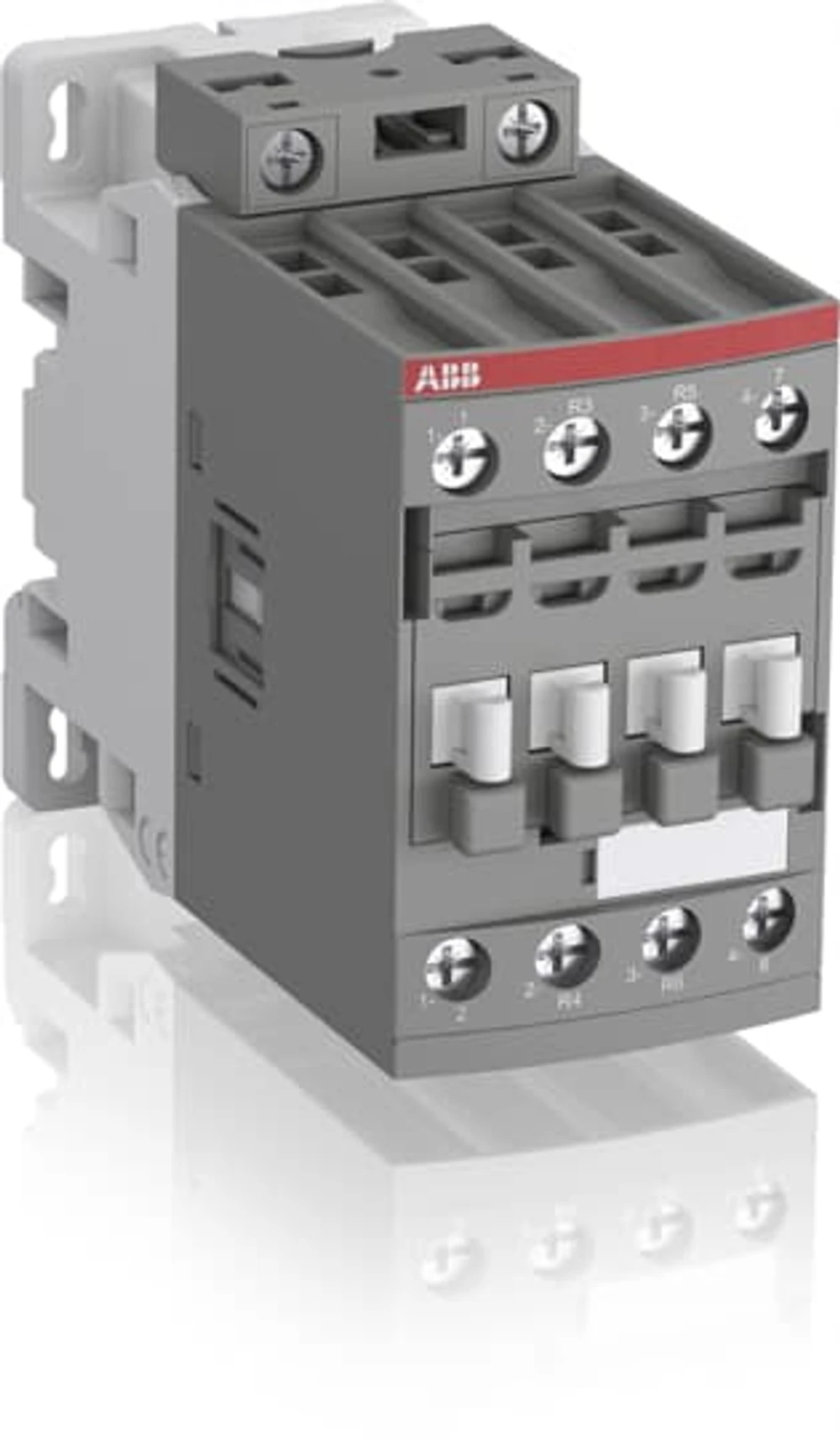

Stykač 22A, 100-250VAC/DC, 4P (2Z+2V), 1SBL237501R1300
Kód produktu:AF26-22-00-13
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
100–250 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
100–250 V
Počet rozpojovacích kontaktů jako hlavní kontakty
2
Počet pracovních kontaktů jako hlavní kontakty
2
Druh připojení hlavního proudového obvodu
Závitová přípojka
Provozní napětí při AC 50 Hz
690 V
Provozní napětí při AC 60 Hz
690 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
45 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
22 A
Není skladem Obvykle do 6 dnů
1 996,50 Kč
1 650 Kčbez DPH
1
Stykač 22A, 100-250VAC/DC, 4P (2Z+2V), 1SBL237501R1300
Čtyřpólové stykače AF26 představují kompaktní řadu s AC/DC ovládáním a velmi širokým rozsahem napětí cívky. Spínají silové obvody s mírně induktivní nebo neinduktivní zátěží. Pouze 4 cívky pokrývají ovládací napětí od 20...500 VDC do 24...500 VAC. Mají integrovanou přepěťovou ochranu a nevyžadují žádné další zhášecí prvky. Všechny pomocné kontakty NC, které lze dodatečně namontovat, jsou konstruovány jako zrcadlové kontakty v souladu s přílohou L normy IEC60947-5-1. Sortiment doplňuje další příslušenství, jako jsou časovací prvky, pomocné prvky pro zapojení a blokovací prvky atd.
Technická specifikace
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 100–250 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 100–250 V |
| Počet rozpojovacích kontaktů jako hlavní kontakty | 2 |
| Počet pracovních kontaktů jako hlavní kontakty | 2 |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Provozní napětí při AC 50 Hz | 690 V |
| Provozní napětí při AC 60 Hz | 690 V |
| Dimenzovaný provozní proud Ie při AC-1, 400 V | 45 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V | 22 A |
| Počet pomocných kontaktů jako pracovní kontakty | 0 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Vhodné pro řadovou montáž | Ne |
| Šířka | 45 mm |
| Druh napětí | AC/DC |
| Provozní napětí při DC | 100–250 V |
| Výška | 86 mm |
| Hloubka | 101 mm |
