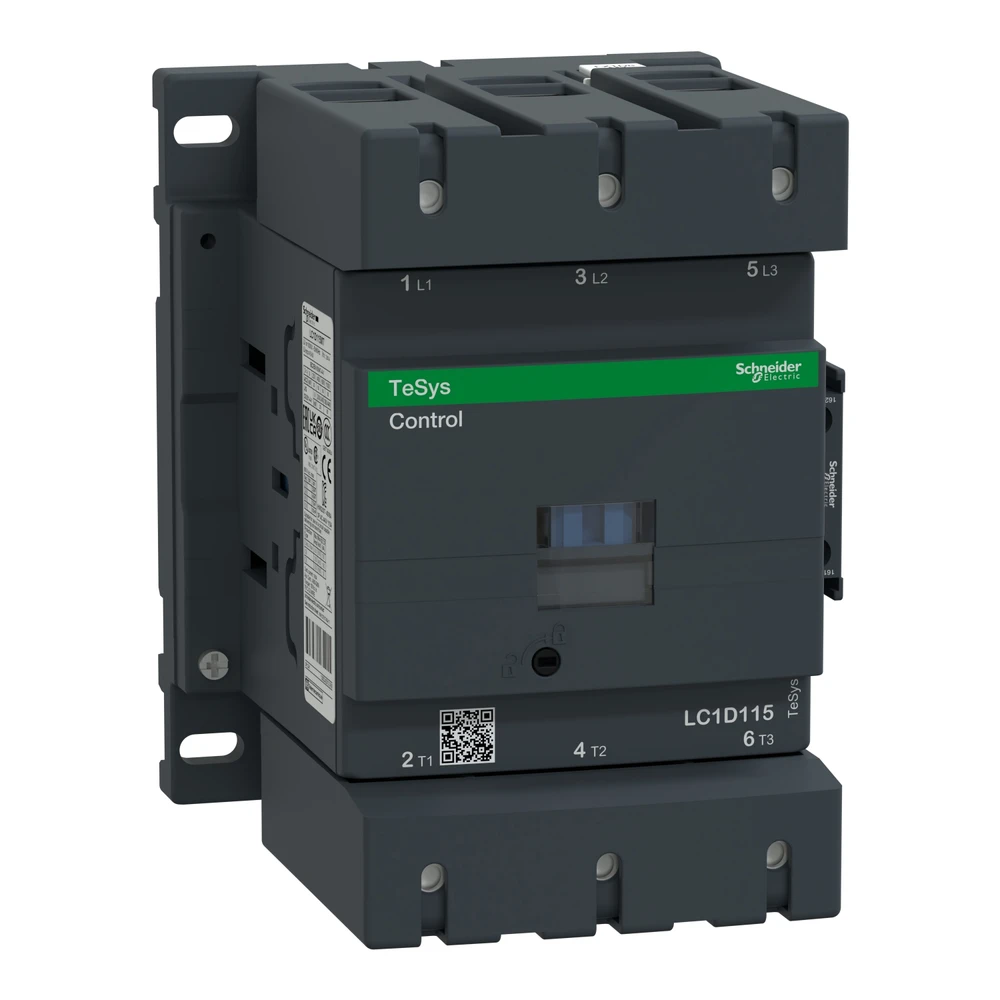

Stykač 115A/24Vst/1Z1V
Kód produktu:LC1D115B7
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
24 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
24 V
Počet rozpojovacích kontaktů jako hlavní kontakty
0
Počet pracovních kontaktů jako hlavní kontakty
3
Druh připojení hlavního proudového obvodu
Závitová přípojka
Provozní napětí při AC 50 Hz
440 V
Provozní napětí při AC 60 Hz
440 V
Dimenzovaný provozní proud Ie při AC-1, 400 V
200 A
Dimenzovaný provozní proud Ie při AC-3, 400 V
115 A
Není skladem
11 135,63 Kč
9 203 Kčbez DPH
1
Stykač 115A/24Vst/1Z1V
TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 115 A/1000 V AC-3 (55kW@400V). Poskytuje cívku 24 V 50/60 Hz AC s přechodným odrušovacím modulem, 1 Z + 1 V vestavěné pomocné kontakty (NC zrcadlení), připojení napájení šroubovými konektory 2 vstupy, ovládání šroubovými svorkami . Pro provozní rychlosti do 2400 cyklů/hodin a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 120 mm), montáž na 2 lišty DIN nebo šroubové upevnění. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
Technická specifikace
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 24 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 24 V |
| Počet rozpojovacích kontaktů jako hlavní kontakty | 0 |
| Počet pracovních kontaktů jako hlavní kontakty | 3 |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Provozní napětí při AC 50 Hz | 440 V |
| Provozní napětí při AC 60 Hz | 440 V |
| Dimenzovaný provozní proud Ie při AC-1, 400 V | 200 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V | 115 A |
| Dimenzovaný provozní výkon při AC-3, 400 V | 55 kW |
| Dimenzovaný provozní proud Ie při AC-4, 400 V | 38 A |
| Dimenzovaný provozní výkon Ie při AC-4, 400 V | 18.5 kW |
| Počet pomocných kontaktů jako pracovní kontakty | 1 |
| Počet pomocných kontaktů jako rozpojovací kontakty | 1 |
| Vhodné pro řadovou montáž | Ne |
| Šířka | 120 mm |
| Druh napětí | AC |
| Výška | 158 mm |
| Hloubka | 136 mm |
| Váha | 2.455 kg |
