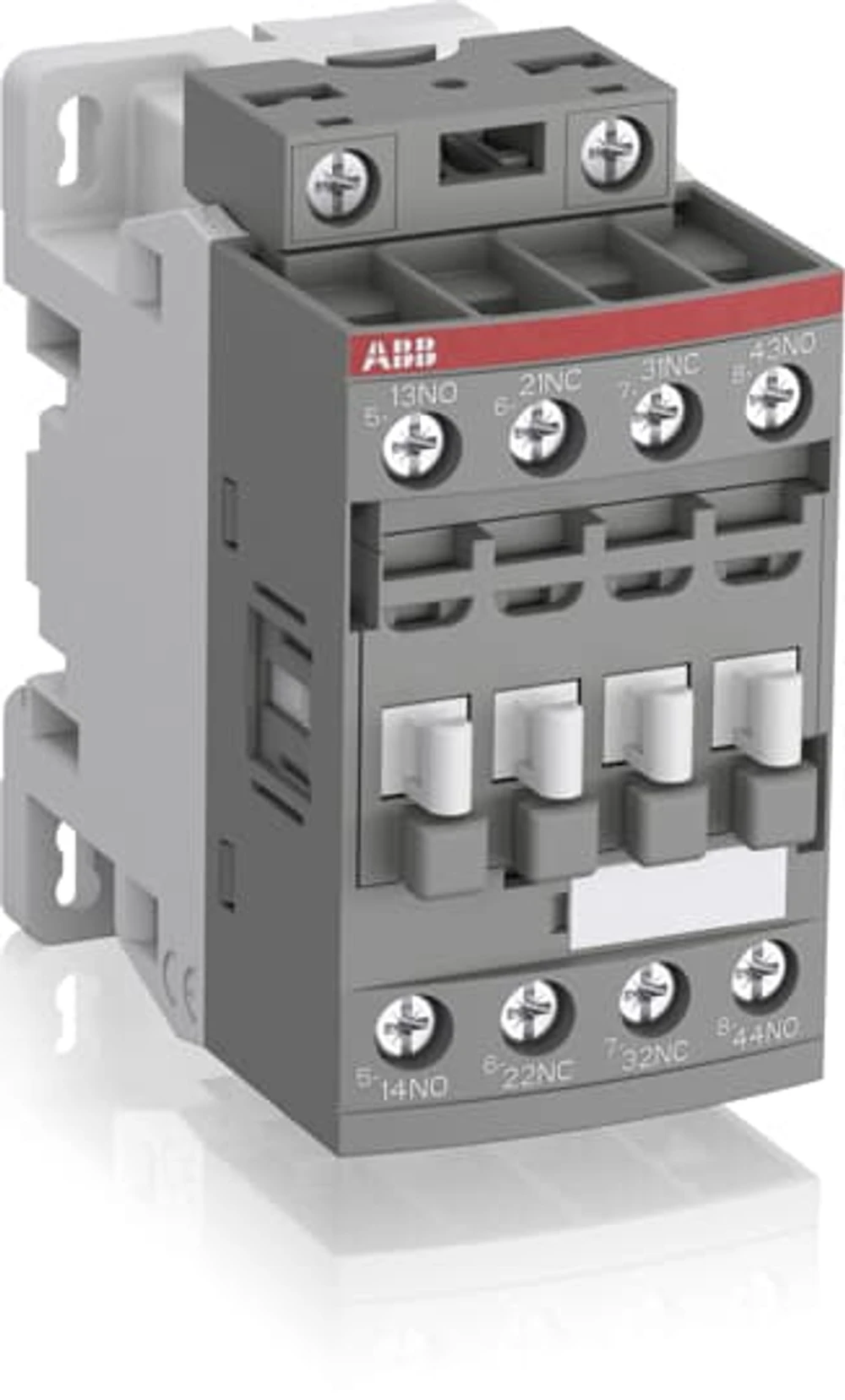

Stykač 100-250V50/60Hz-DC, 3NO + 1NC, 1SBH137001R1331

Kód produktu:NF31E-13 100-250V

4-pólový pomocný stykač 4 A (220 / 240 V), 3 A (400 / 440 V) AC-15 6 A / 144 W (24V), 0,15 A / 60 W (400V) DC-13 3 ZAP, 1 VYP Šroub Uc = 100-250 VAC, 100-250 V DC

Dimenzované řídicí napájecí napětí Us při AC 50 Hz

100–250 V

Dimenzované řídicí napájecí napětí Us při AC 60 Hz

100–250 V

Dimenzovaný provozní proud

3 A

Dimenzovaný provozní proud Ie, 400 V

3 A

Způsob montáže

Na lištu DIN/šroub

S LED displejem

Ruční ovládání

Rozhraní

Počet pomocných kontaktů jako rozpojovací kontakty

Není skladem

782,87 Kč

647 Kčbez DPH

Stykač 100-250V50/60Hz-DC, 3NO + 1NC, 1SBH137001R1331

NF31E-13 je 4pólové stykačové relé se šroubovými svorkami 690 V IEC nebo 600 UL, které se používá pro spínání pomocných a řídicích obvodů. Díky technologii AF má stykačové relé široký rozsah řídicího napětí (100-250 V 50/60 Hz a DC), zvládá velké výkyvy řídicího napětí, snižuje spotřebu energie rozváděče a zajišťuje zřetelný provoz v nestabilních sítích. Kromě toho je zabudována přepěťová ochrana, která nabízí kompaktní řešení. Stykačová relé NF mají blokovou konstrukci, lze je snadno rozšířit o přídavné bloky pomocných kontaktů a další širokou škálu příslušenství. Tato stykačová relé obsahují mechanicky propojené pomocné kontakty odpovídající příloze L normy IEC 60947-5-1 a jsou z boku označena symbolem "Mechanicky propojeno".

Technická specifikace

Dimenzované řídicí napájecí napětí Us při AC 50 Hz	100–250 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz	100–250 V
Dimenzovaný provozní proud	3 A
Dimenzovaný provozní proud Ie, 400 V	3 A
Způsob montáže	Na lištu DIN/šroub
S LED displejem	Ne
Ruční ovládání	Ne
Rozhraní	Ne
Počet pomocných kontaktů jako rozpojovací kontakty	1
Počet pomocných kontaktů jako pracovní kontakty	3
Počet pomocných kontaktů jako rozpojovací kontakty, se zpožděným spínáním	0
Počet pomocných kontaktů jako pracovní kontakty, s předstihem	0
Počet pomocných kontaktů jako měnič	0
Provozní napětí při AC 50 Hz	690 V
Provozní napětí při AC 60 Hz	690 V
Provozní napětí při DC	100–250 V
Druh připojení pomocného proudového obvodu	Závitová přípojka
Šířka	45 mm
Druh napětí	AC/DC
Výška	86 mm
Hloubka	77 mm
