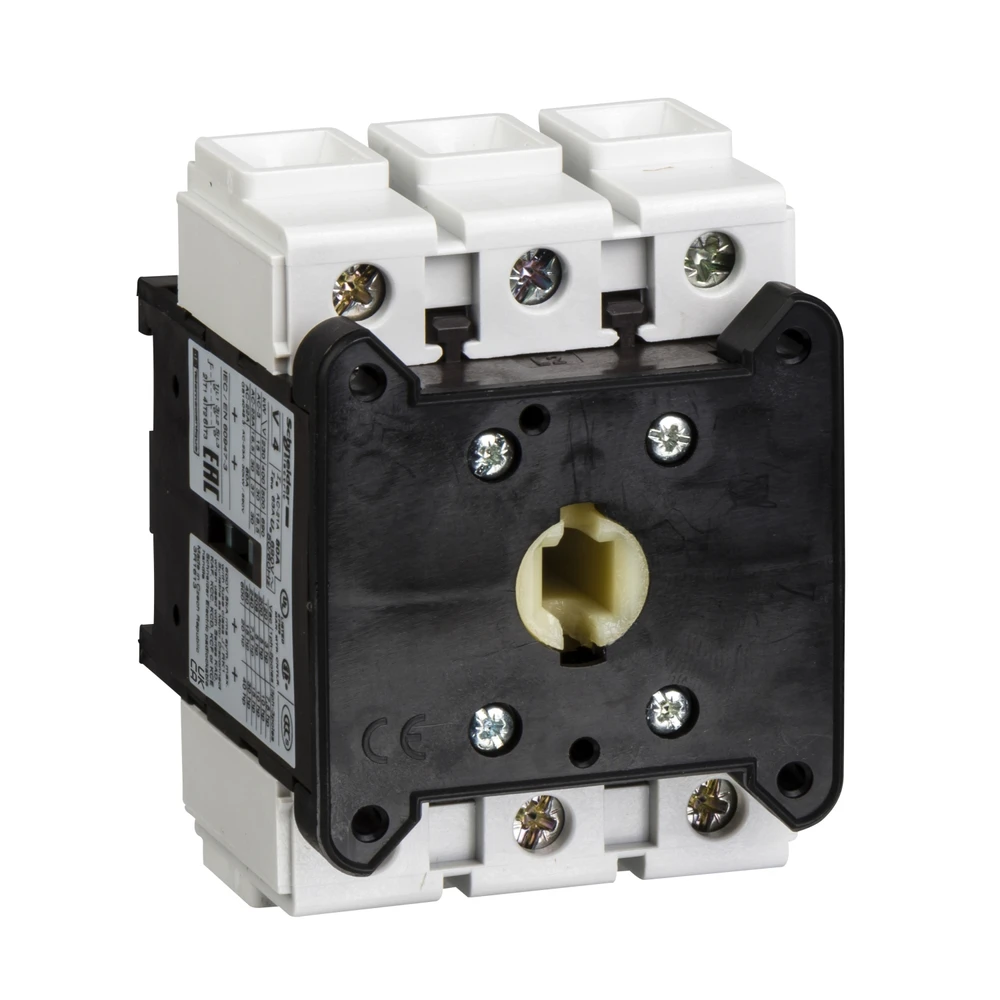

Spínací blok 63A VARIO
Kód produktu:V3
Provedení jako hlavní vypínač
Ne
Provedení jako spínač pro údržbu/opravu
Ne
Provedení jako bezpečnostní spínač
Ne
Provedení jako zařízení nouzového vypnutí
Ne
Provedení jako reverzační spínač
Ne
Počet spínačů
1
Max. dimenzované provozní napětí Ue při AC
690 V
Dimenzované provozní napětí
690 V
Dimenzovaný trvalý proud Iu
63 A
Není skladem Obvykle do 6 dnů
1 575,42 Kč
1 302 Kčbez DPH
1
Spínací blok 63A VARIO
TeSys Vario základní blok (spínací blok) - 3P - 63A/690V - pro motor. spínací zařízení až do 22kW@400V ACV-23. Pomocí kontaktů v sérii lze přepnout obvody stejnosměrného proudu až do 250 V DC-1 na DC-5. Umožňuje montáž až do čtyř přídavných modulů, připojení šroubovými vývody, montáž na lištu DIN nebo upevnění šroubem. Jako zařízení s rukojetí pro vytvoření provozního odpínače lze použít několik modelů rukojeti. K dispozici jsou doplňkové moduly (hlavní pól, N pól, uzemňovací modul, pomocné kontakty) a příslušenství pro upevnění (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
Technická specifikace
| Provedení jako hlavní vypínač | Ne |
| Provedení jako spínač pro údržbu/opravu | Ne |
| Provedení jako bezpečnostní spínač | Ne |
| Provedení jako zařízení nouzového vypnutí | Ne |
| Provedení jako reverzační spínač | Ne |
| Počet spínačů | 1 |
| Max. dimenzované provozní napětí Ue při AC | 690 V |
| Dimenzované provozní napětí | 690 V |
| Dimenzovaný trvalý proud Iu | 63 A |
| Jmenovitý trvalý proud při AC-23, 400 V | 41.5 A |
| Jmenovitý trvalý proud při AC-21, 400 V | 63 A |
| Dimenzovaný provozní výkon při AC-3, 400 V | 18.5 kW |
| Dimenzovaná krátkodobá odolnost proti zkratu Icw | 0.756 kA |
| Dimenzovaný provozní výkon při AC-23, 400 V | 15 kW |
| Podmíněný dimenzovaný zkratový proud Iq | 10 kA |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Počet pomocných kontaktů jako pracovní kontakty | 0 |
| Počet pomocných kontaktů jako měnič | 0 |
| Na přání motorový pohon | Ne |
| Integrovaný motorový pohon | Ne |
| Na přání napěťová spoušť | Ne |
| Typ konstrukce přístroje | Vestavné zařízení pevně zabudovaná technika |
| Vhodné pro upevnění do země | Ne |
| Vhodné pro čelní upevnění - 4 otvory | Ano |
| Vhodné pro čelní upevnění - centrálně | Ano |
| Vhodné pro montáž rozváděče | Ne |
| Vhodné pro montáž mezi díly | Ne |
| S aretací | Ne |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| S předmontovanou kabeláží | Ne |
| Krytí (IP), na čelní straně | IP20 |
| Šířka | 60 mm |
| Počet pólů | 3 |
| Výška | 83 mm |
| Hloubka | 65 mm |
| Váha | 0.29 kg |
