Skříň s vypínačem 100A, rudá páka pro 3 zámky
Kód produktu:VCF5GEN
Provedení jako hlavní vypínač
Ano
Provedení jako spínač pro údržbu/opravu
Ne
Provedení jako bezpečnostní spínač
Ne
Provedení jako zařízení nouzového vypnutí
Ano
Provedení jako reverzační spínač
Ne
Počet spínačů
1
Max. dimenzované provozní napětí Ue při AC
690 V
Dimenzované provozní napětí
690 V
Dimenzovaný trvalý proud Iu
100 A
Není skladem
4 432,23 Kč
3 663 Kčbez DPH
1
Skříň s vypínačem 100A, rudá páka pro 3 zámky

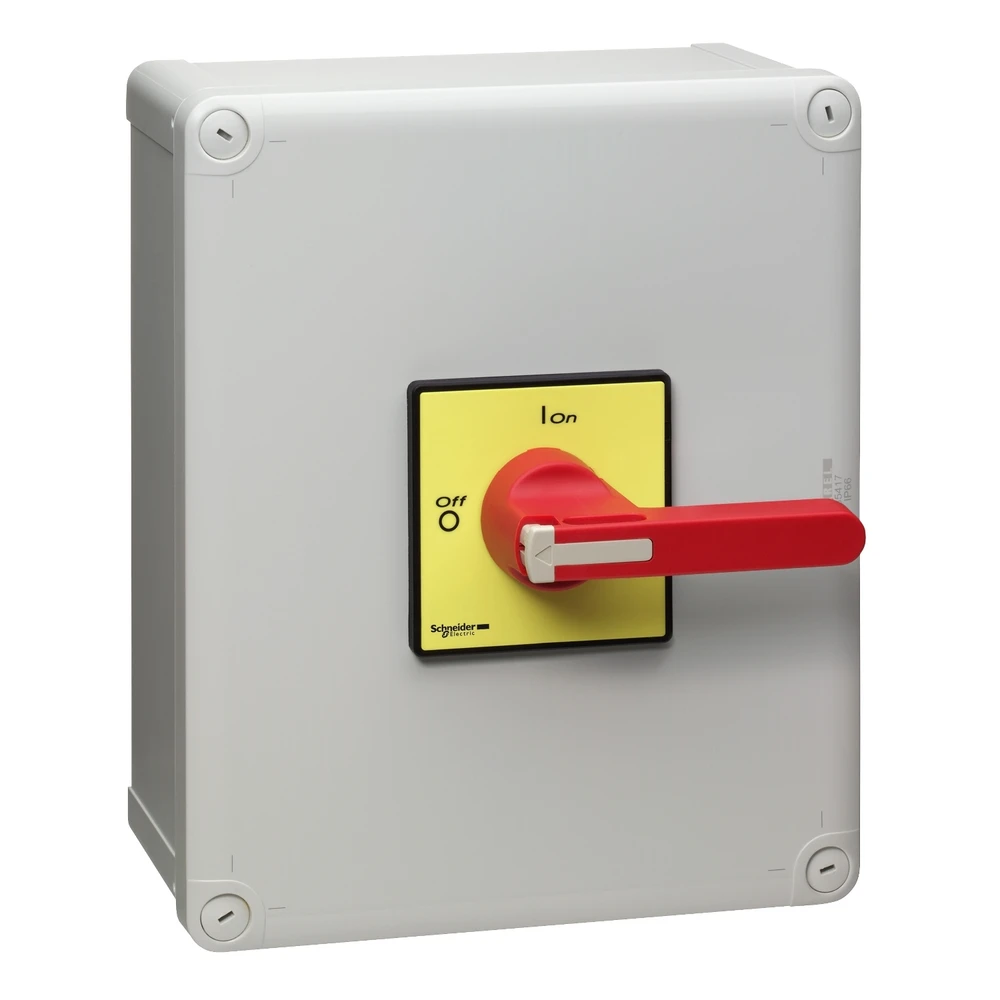

TeSys spouštěč ve skříňce TeSys - 3P - Ithe 100A 690V - pro hlavní a nouzové zastavení s přepínáním v motoru do 37kW@400V ACU-23. Kryt s ochranou IP65, vybavený červenou otočnou rukojetí a žlutou čelní deskou, uzamykatelný (visací zámky nejsou součástí dodávky). Zahrnuje 3pólové tělo spínače Vario V5 s 1 možnými doplňkovými přílohami modulu. Skříň pro povrchovou montáž se šroubovými uchyty, 2 výřezy pro kabelové průchodky na horní a dolní, plombovatelný kryt. Splňuje požadavky normy IEC 60947-4-1, Green Premium (RoHS/REACH).
Technická specifikace
| Provedení jako hlavní vypínač | Ano |
| Provedení jako spínač pro údržbu/opravu | Ne |
| Provedení jako bezpečnostní spínač | Ne |
| Provedení jako zařízení nouzového vypnutí | Ano |
| Provedení jako reverzační spínač | Ne |
| Počet spínačů | 1 |
| Max. dimenzované provozní napětí Ue při AC | 690 V |
| Dimenzované provozní napětí | 690 V |
| Dimenzovaný trvalý proud Iu | 100 A |
| Jmenovitý trvalý proud při AC-23, 400 V | 68.5 A |
| Jmenovitý trvalý proud při AC-21, 400 V | 100 A |
| Dimenzovaný provozní výkon při AC-3, 400 V | 30 kW |
| Dimenzovaná krátkodobá odolnost proti zkratu Icw | 1.5 kA |
| Dimenzovaný provozní výkon při AC-23, 400 V | 37 kW |
| Spínací výkon při 400 V | 55 kW |
| Podmíněný dimenzovaný zkratový proud Iq | 10 kA |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Počet pomocných kontaktů jako pracovní kontakty | 0 |
| Počet pomocných kontaktů jako měnič | 0 |
| Na přání motorový pohon | Ne |
| Integrovaný motorový pohon | Ne |
| Na přání napěťová spoušť | Ne |
| Typ konstrukce přístroje | Kompletní zařízení v pouzdře |
| Vhodné pro upevnění do země | Ne |
| Vhodné pro čelní upevnění - 4 otvory | Ano |
| Vhodné pro čelní upevnění - centrálně | Ne |
| Vhodné pro montáž rozváděče | Ne |
| Vhodné pro montáž mezi díly | Ne |
| Barva ovládacího prvku | Červené |
| Typ ovládacího prvku | Dlouhá otočná rukojeť |
| S aretací | Ano |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| S předmontovanou kabeláží | Ne |
| Krytí (IP), na čelní straně | IP65 |
| Šířka | 241 mm |
| Počet pólů | 3 |
| Výška | 291 mm |
| Hloubka | 191 mm |
| Váha | 3.14 kg |
