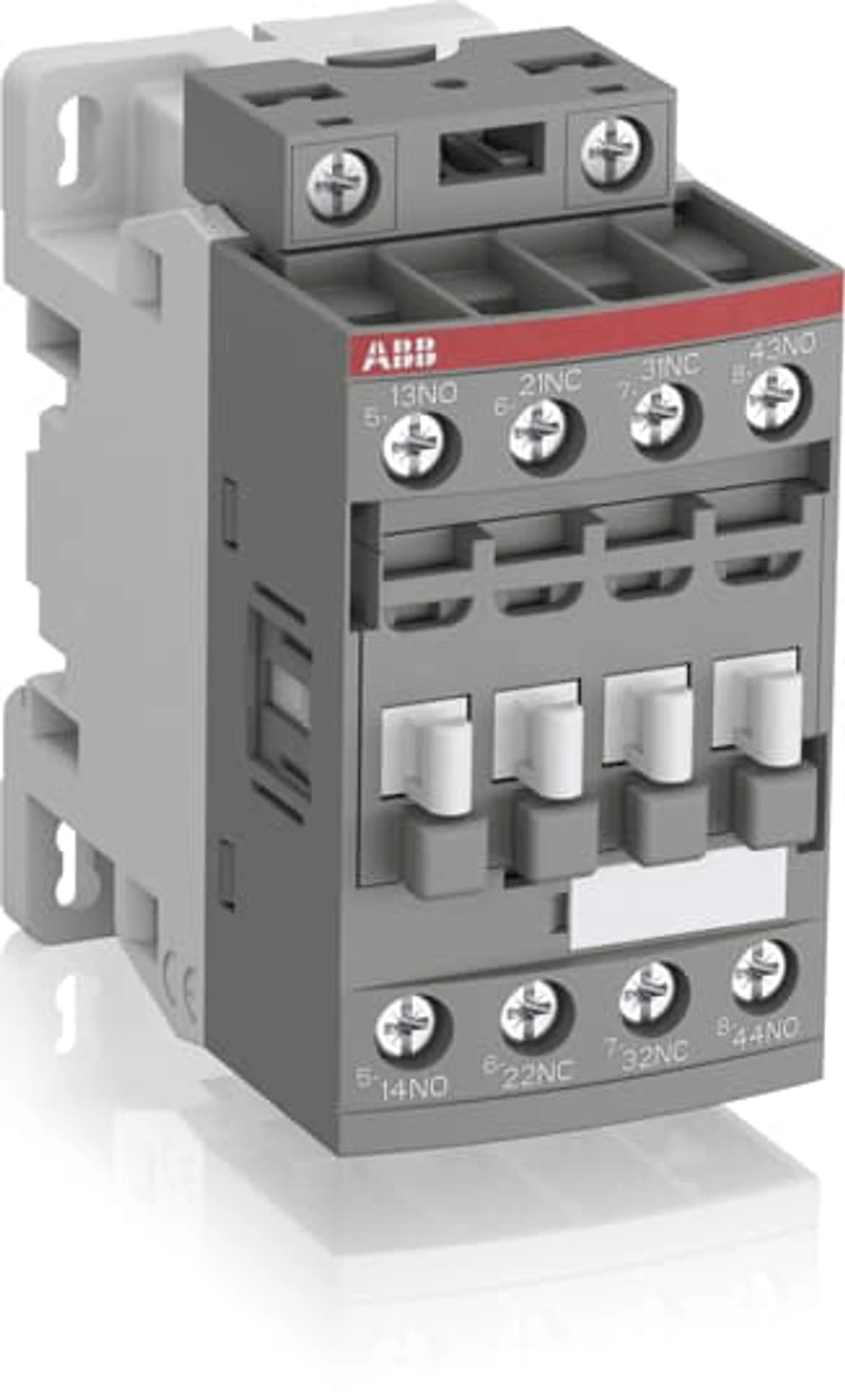

Pomocný stykač 20-60VDC, šroub. svorky
Kód produktu:NFZ22E-21
4-pólový pomocný stykač 4 A (220 / 240 V), 3 A (400 / 440 V) AC-15 6 A / 144 W (24V), 0,15 A / 60 W (400V) DC-13 3 ZAP, 1 VYP Šroub Uc = 24-60 VAC, 20-60 V DC
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
24–60 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
24–60 V
Dimenzovaný provozní proud
3 A
Dimenzovaný provozní proud Ie, 400 V
3 A
Způsob montáže
Na lištu DIN/šroub
S LED displejem
Ne
Ruční ovládání
Ne
Rozhraní
Ne
Počet pomocných kontaktů jako rozpojovací kontakty
2
Není skladem
1 173,70 Kč
970 Kčbez DPH
1
Pomocný stykač 20-60VDC, šroub. svorky
Stykačová relé NFZ se používají pro spínání pomocných a řídicích obvodů. Stykačová relé NFZ obsahují elektronické rozhraní cívky přijímající široké ovládací napětí Uc min. ... Uc max. Pouze čtyři cívky pokrývají řídicí napětí v rozsahu 24...250 V 50/60 Hz nebo 12...250 V DC. Stykačová relé NF zvládají velké změny řídicího napětí. Jednu cívku lze použít pro různá řídicí napětí používaná po celém světě bez nutnosti výměny cívky NFZ stykačová relé umožňují přímé ovládání pomocí výstupu PLC 24 V DC 500 mA a získat sníženou spotřebu přídržné cívky. Stykačová relé NFZ odolávají krátkodobým poklesům a poklesům napětí (shoda s normou SEMI F47-0706) v rozsahu 24...250 V 50/60 Hz Stykačová relé NFZ mají vestavěnou ochranu proti přepětí a nevyžadují další přepěťové odrušovací prvky - Póly: 4pólová stykačová relé (mechanicky propojené pomocné kontakty v souladu s přílohou L normy IEC 60947-5-1 a včetně symbolu "Mechanicky propojeno" na straně stykačového relé) - Ovládací obvod: Příslušenství: k dispozici je široká škála příslušenství.
Technická specifikace
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 24–60 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 24–60 V |
| Dimenzovaný provozní proud | 3 A |
| Dimenzovaný provozní proud Ie, 400 V | 3 A |
| Způsob montáže | Na lištu DIN/šroub |
| S LED displejem | Ne |
| Ruční ovládání | Ne |
| Rozhraní | Ne |
| Počet pomocných kontaktů jako rozpojovací kontakty | 2 |
| Počet pomocných kontaktů jako pracovní kontakty | 2 |
| Počet pomocných kontaktů jako rozpojovací kontakty, se zpožděným spínáním | 0 |
| Počet pomocných kontaktů jako pracovní kontakty, s předstihem | 0 |
| Počet pomocných kontaktů jako měnič | 0 |
| Provozní napětí při AC 50 Hz | 690 V |
| Provozní napětí při AC 60 Hz | 690 V |
| Provozní napětí při DC | 20–60 V |
| Druh připojení pomocného proudového obvodu | Závitová přípojka |
| Šířka | 45 mm |
| Druh napětí | AC/DC |
| Výška | 86 mm |
| Hloubka | 77 mm |
| Váha | 0.31 kg |
