Provedení jako hlavní vypínač
Ano
Provedení jako spínač pro údržbu/opravu
Ano
Provedení jako bezpečnostní spínač
Ne
Provedení jako zařízení nouzového vypnutí
Ne
Provedení jako reverzační spínač
Ne
Počet spínačů
1
Max. dimenzované provozní napětí Ue při AC
1000 V
Dimenzované provozní napětí
1000 V
Dimenzovaný trvalý proud Iu
160 A
Není skladem Obvykle do 12 dnů
3 961,54 Kč
3 274 Kčbez DPH
1

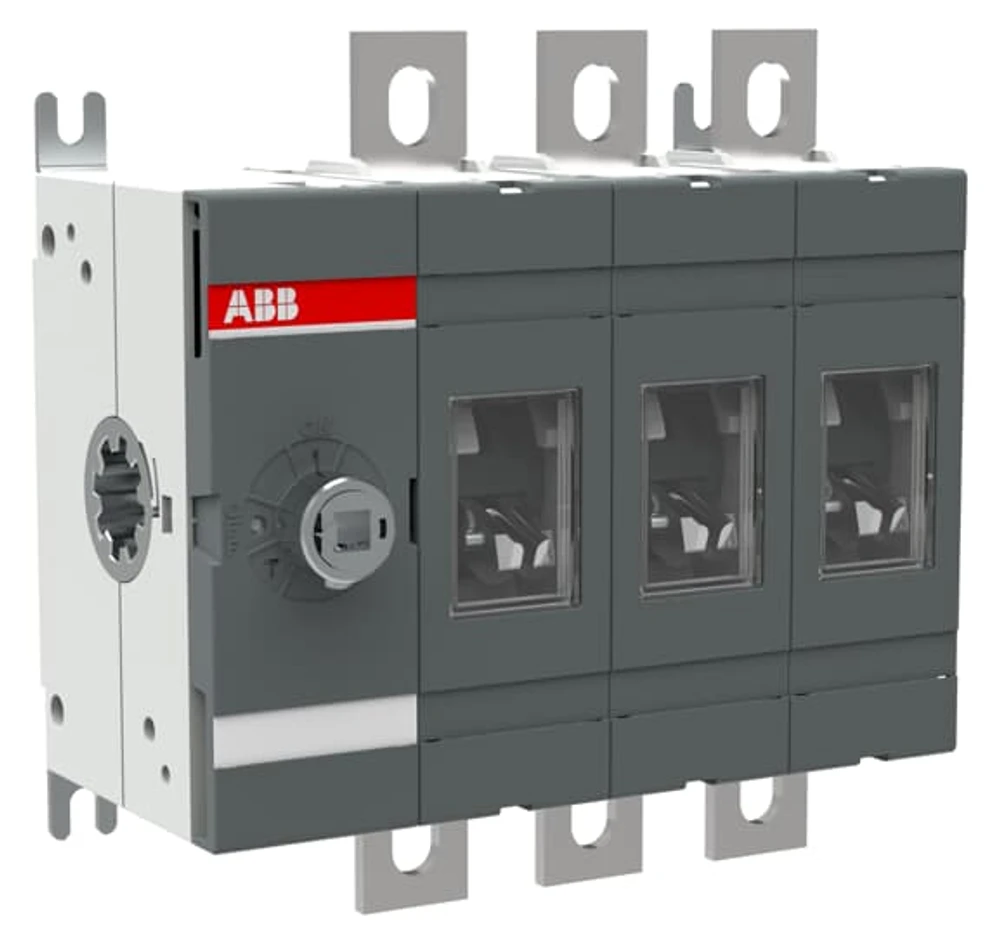

Odpínač 3P, 200A, 160A/AC-23A/690V, bez rukojeti, 1SCA120509R1001
OT switch-disconnectors are suitable for a wide range of demanding applications such as machinery, power distribution, switchboards and motor control center installations. These devices are globaly available and comply with all relevant standards. The complete OT range is available from 16A to 4000A for IEC and 16A to 2000A for UL market. Thanks to their modular structure from 160A and upward, they also help to create purpose-built solutions with the right pole configuration and can be equipped with direct mount handles or side-operated. The smart design eliminates also the need of major customization for busbar connections which saves costs. The switches can be found in both manual and motorized applications. The complete range also include a comprehensive range of inbuilt safety features and offers snap-on accessories that saves installation time and costs.
Technická specifikace
| Provedení jako hlavní vypínač | Ano |
| Provedení jako spínač pro údržbu/opravu | Ano |
| Provedení jako bezpečnostní spínač | Ne |
| Provedení jako zařízení nouzového vypnutí | Ne |
| Provedení jako reverzační spínač | Ne |
| Počet spínačů | 1 |
| Max. dimenzované provozní napětí Ue při AC | 1000 V |
| Dimenzované provozní napětí | 1000 V |
| Dimenzovaný trvalý proud Iu | 160 A |
| Jmenovitý trvalý proud při AC-23, 400 V | 160 A |
| Jmenovitý trvalý proud při AC-21, 400 V | 200 A |
| Dimenzovaná krátkodobá odolnost proti zkratu Icw | 8 kA |
| Dimenzovaný provozní výkon při AC-23, 400 V | 88 kW |
| Spínací výkon při 400 V | 88 kW |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Počet pomocných kontaktů jako pracovní kontakty | 0 |
| Počet pomocných kontaktů jako měnič | 0 |
| Na přání motorový pohon | Ne |
| Integrovaný motorový pohon | Ne |
| Na přání napěťová spoušť | Ne |
| Typ konstrukce přístroje | Kompletní zařízení v pouzdře |
| Vhodné pro čelní upevnění - 4 otvory | Ne |
| Vhodné pro čelní upevnění - centrálně | Ne |
| Typ ovládacího prvku | Ostatní |
| S aretací | Ne |
| Druh připojení hlavního proudového obvodu | Šroubové spojení |
| Krytí (IP), na čelní straně | IP00 |
| Stupeň ochrany (NEMA) | Ostatní |
| Šířka | 150 mm |
| Počet pólů | 3 |
| Výška | 145.5 mm |
| Hloubka | 82.5 mm |
