Motorový spouštěč MS116-25 s tepelnou a zkratovou ochranou, Rozsah nastavení 20,00...25A, Výkon motoru 11kW, Napájecí napětí 690V AC, Třída spouštění 10A, Zkratová odolnost 10kA, Rozměr 45x90x80
Rozsah nastavení spouště na přetížení
20–25 A
Nastavitelný rozsah nezpožděné zkratové spouště
375 A
S tepelnou ochranou
Ano
Citlivé na výpadek fáze
Ano
Spouštěcí technika
Termomagnetický
Dimenzované provozní napětí
690 V
Dimenzovaný trvalý proud Iu
25 A
Dimenzovaný provozní výkon při AC-3, 230 V
11 kW
Dimenzovaný provozní výkon při AC-3, 400 V
11 kW
Dostupné skladem
1 777,49 Kč
1 469 Kčbez DPH
1

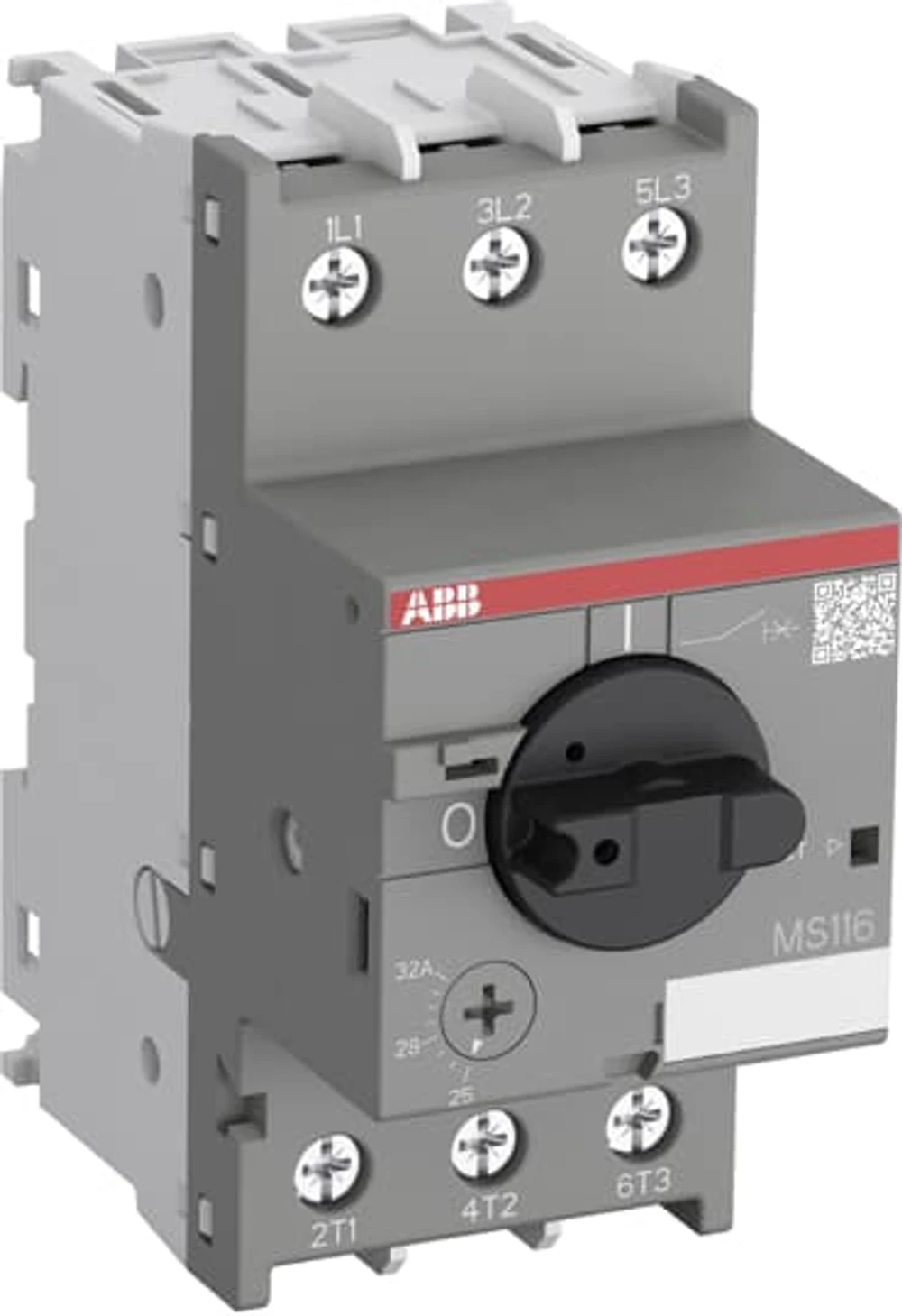

Motorový spouštěč MS116, 20-25A, 11kW, 690VAC, 1SAM250000R1014
Ruční motorový spouštěč MS116-25 (známý také jako ochranný jistič motoru nebo ruční motorový chránič) je kompaktní zařízení o šířce 45 mm se jmenovitým provozním proudem Ie = 25,0 A. Toto zařízení se používá k ručnímu zapínání a vypínání motorů a k jejich spolehlivé ochraně před zkratem, přetížením a poruchami fází bez nutnosti použití pojistky. Ruční spouštěč motorů nabízí jmenovitou provozní zkratovou vypínací schopnost Ics = 10 kA při 400 V AC a vypínací třídu 10A. Dalšími vlastnostmi jsou vestavěná funkce odpojení, teplotní kompenzace, mechanismus bez vypnutí a otočná rukojeť s jasnou indikací polohy spínače. Ruční spouštěč motoru je vhodný pro třífázové i jednofázové aplikace. Jako příslušenství jsou k dispozici pomocné kontakty, signalizační kontakty, podpěťové spouště, boční spouště, třífázové přípojnice, bloky přívodu energie a blokovací zařízení pro ochranu proti neoprávněným změnám.
Technická specifikace
| Rozsah nastavení spouště na přetížení | 20–25 A |
| Nastavitelný rozsah nezpožděné zkratové spouště | 375 A |
| S tepelnou ochranou | Ano |
| Citlivé na výpadek fáze | Ano |
| Spouštěcí technika | Termomagnetický |
| Dimenzované provozní napětí | 690 V |
| Dimenzovaný trvalý proud Iu | 25 A |
| Dimenzovaný provozní výkon při AC-3, 230 V | 11 kW |
| Dimenzovaný provozní výkon při AC-3, 400 V | 11 kW |
| Ztrátový výkon | 8.4 W |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Typ ovládacího prvku | Otočný knoflík |
| Typ konstrukce přístroje | Kompletní zařízení v pouzdře |
| S integrovaným pomocným spínačem | Ne |
| S integrovanou podpěťovou spouští | Ne |
| Dimenzovaný mezní vypínací zkratový proud Icu při 400 V, AC | 16 kA |
| Krytí (IP) | IP20 |
| Šířka | 45 mm |
| Počet pólů | 3 |
| Výška | 97.8 mm |
| Hloubka | 85.4 mm |
| Váha | 0.31 kg |
