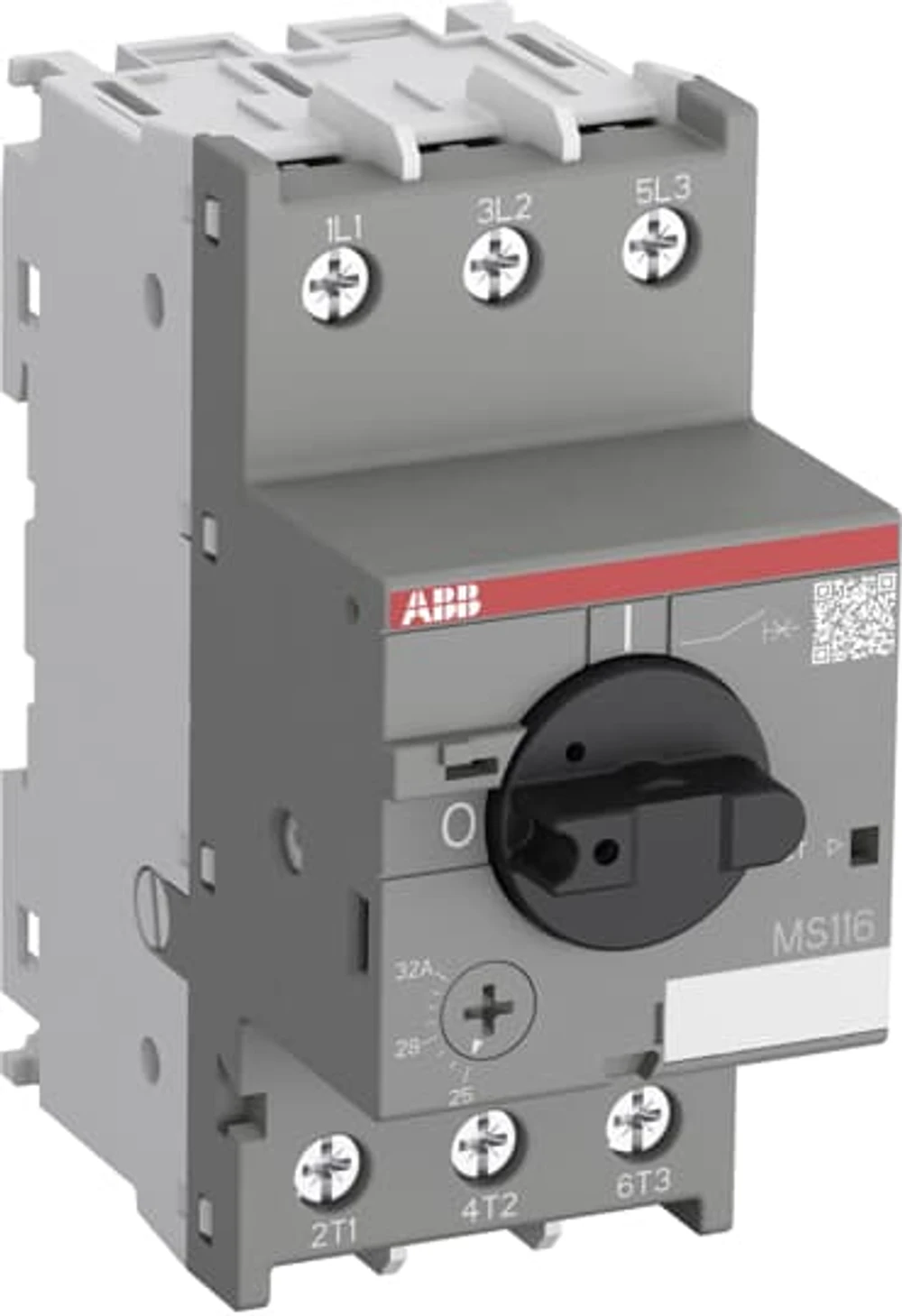

Motorový spouštěč MS116, 16-20A, 9kW, 690VAC

ABB
Kód produktu:MS116-20
Motorový spouštěč MS116-20 s tepelnou a zkratovou ochranou, Rozsah nastavení 16,00...20A, Výkon motoru 9kW, Napájecí napětí 690V AC, Třída spouštění 10A, Zkratová odolnost 10kA, Rozměr 45x90x80
Rozsah nastavení spouště na přetížení
16–20 A
Nastavitelný rozsah nezpožděné zkratové spouště
300 A
S tepelnou ochranou
Ano
Citlivé na výpadek fáze
Ano
Spouštěcí technika
Termomagnetický
Dimenzované provozní napětí
690 V
Dimenzovaný trvalý proud Iu
20 A
Dimenzovaný provozní výkon při AC-3, 230 V
7.5 kW
Dimenzovaný provozní výkon při AC-3, 400 V
7.5 kW
Není skladem
1 565,74 Kč
1 294 Kčbez DPH

Motorový spouštěč MS116, 16-20A, 9kW, 690VAC

Ruční motorový spouštěč MS116-20 (známý také jako jistič pro ochranu motorů nebo ruční motorový chránič) je kompaktní zařízení o šířce 45 mm se jmenovitým provozním proudem Ie = 20,0 A. Toto zařízení se používá k ručnímu zapínání a vypínání motorů a k jejich spolehlivé ochraně před zkratem, přetížením a poruchami fází bez nutnosti použití pojistky. Ruční spouštěč motorů nabízí jmenovitou provozní zkratovou vypínací schopnost Ics = 10 kA při 400 V AC a vypínací třídu 10A. Dalšími vlastnostmi jsou vestavěná funkce odpojení, teplotní kompenzace, mechanismus bez vypnutí a otočná rukojeť s jasnou indikací polohy spínače. Ruční spouštěč motoru je vhodný pro třífázové i jednofázové aplikace. Jako příslušenství jsou k dispozici pomocné kontakty, signalizační kontakty, podpěťové spouště, boční spouště, třífázové přípojnice, bloky přívodu energie a blokovací zařízení pro ochranu proti neoprávněným změnám.
Technická specifikace
Rozsah nastavení spouště na přetížení16–20 A
Nastavitelný rozsah nezpožděné zkratové spouště300 A
S tepelnou ochranouAno
Citlivé na výpadek fázeAno
Spouštěcí technikaTermomagnetický
Dimenzované provozní napětí690 V
Dimenzovaný trvalý proud Iu20 A
Dimenzovaný provozní výkon při AC-3, 230 V7.5 kW
Dimenzovaný provozní výkon při AC-3, 400 V7.5 kW
Ztrátový výkon6.9 W
Druh připojení hlavního proudového obvoduZávitová přípojka
Typ ovládacího prvkuOtočný knoflík
Typ konstrukce přístrojeKompletní zařízení v pouzdře
S integrovaným pomocným spínačemNe
S integrovanou podpěťovou spouštíNe
Dimenzovaný mezní vypínací zkratový proud Icu při 400 V, AC16 kA
Krytí (IP)IP20
Šířka45 mm
Počet pólů3
Výška97.8 mm
Hloubka85.4 mm
Váha0.31 kg
