Funkce
Reverzní stykač
Možná montáž nosné lišty
Ano
Dimenzované řídicí napájecí napětí Us při AC 50 Hz
24 V
Dimenzované řídicí napájecí napětí Us při AC 60 Hz
24 V
Počet rozpojovacích kontaktů jako hlavní kontakty
0
Počet pracovních kontaktů jako hlavní kontakty
3
Druh připojení hlavního proudového obvodu
Připojení na desku plošných spojů
Provozní napětí při AC 50 Hz
690 V
Provozní napětí při AC 60 Hz
690 V
Není skladem
1 401,18 Kč
1 158 Kčbez DPH
1

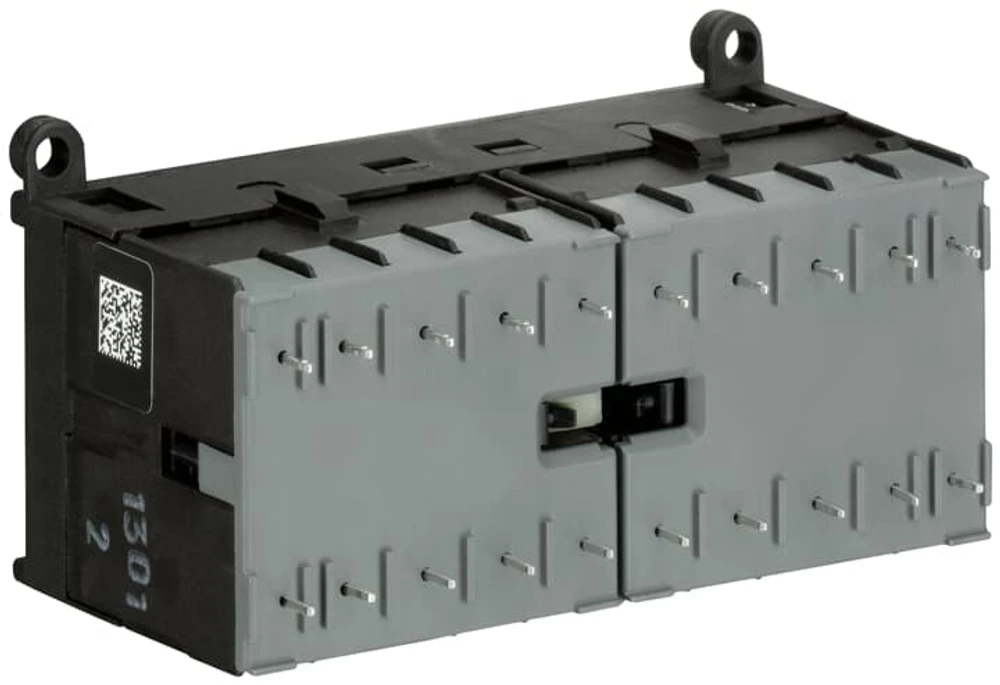

Mini reverz. stykač VB6-30-10-P 24V40-60HZ, GJL1211909R0101
Malé reverzační stykače VB/VBC 6 a VB/VBC 7 4 a 5,5 kW AC-3 (400 V) představují řadu s velmi malými rozměry a s variantami připojení v technologii šroubů, pájecích kolíků a plochých zástrček. Přístroje tak nabízejí velmi široké možnosti použití, a to i v nepříznivých prostorových podmínkách. Mechanicky blokované reverzační stykače spínají silové obvody motorů s pravotočivým a levotočivým chodem s jejich střídavým nebo stejnosměrným ovládáním. K připojitelnému příslušenství patří zhášecí prvky, jakož i čelně montované dvoupólové pomocné spínače a reverzační kabeláž.
Technická specifikace
| Funkce | Reverzní stykač |
| Možná montáž nosné lišty | Ano |
| Dimenzované řídicí napájecí napětí Us při AC 50 Hz | 24 V |
| Dimenzované řídicí napájecí napětí Us při AC 60 Hz | 24 V |
| Počet rozpojovacích kontaktů jako hlavní kontakty | 0 |
| Počet pracovních kontaktů jako hlavní kontakty | 3 |
| Druh připojení hlavního proudového obvodu | Připojení na desku plošných spojů |
| Provozní napětí při AC 50 Hz | 690 V |
| Provozní napětí při AC 60 Hz | 690 V |
| Provozní napětí při DC | 2.5 V |
| Dimenzovaný provozní proud Ie při AC-1, 400 V | 6 A |
| Dimenzovaný provozní proud Ie při AC-3, 400 V | 9 A |
| Dimenzovaný provozní výkon při AC-3, 400 V | 4 kW |
| Jmenovitý provozní výkon NEMA | 1.4914 kW |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Počet pomocných kontaktů jako pracovní kontakty | 1 |
| Typ elektrické přípojky pro pomocný a řídicí proudový obvod | Ostatní |
| Krytí (IP) | IP20 |
| Stupeň ochrany (NEMA) | 1 |
| Šířka | 96.2 mm |
| Druh napětí | AC |
| Výška | 57.5 mm |
| Hloubka | 47.7 mm |
