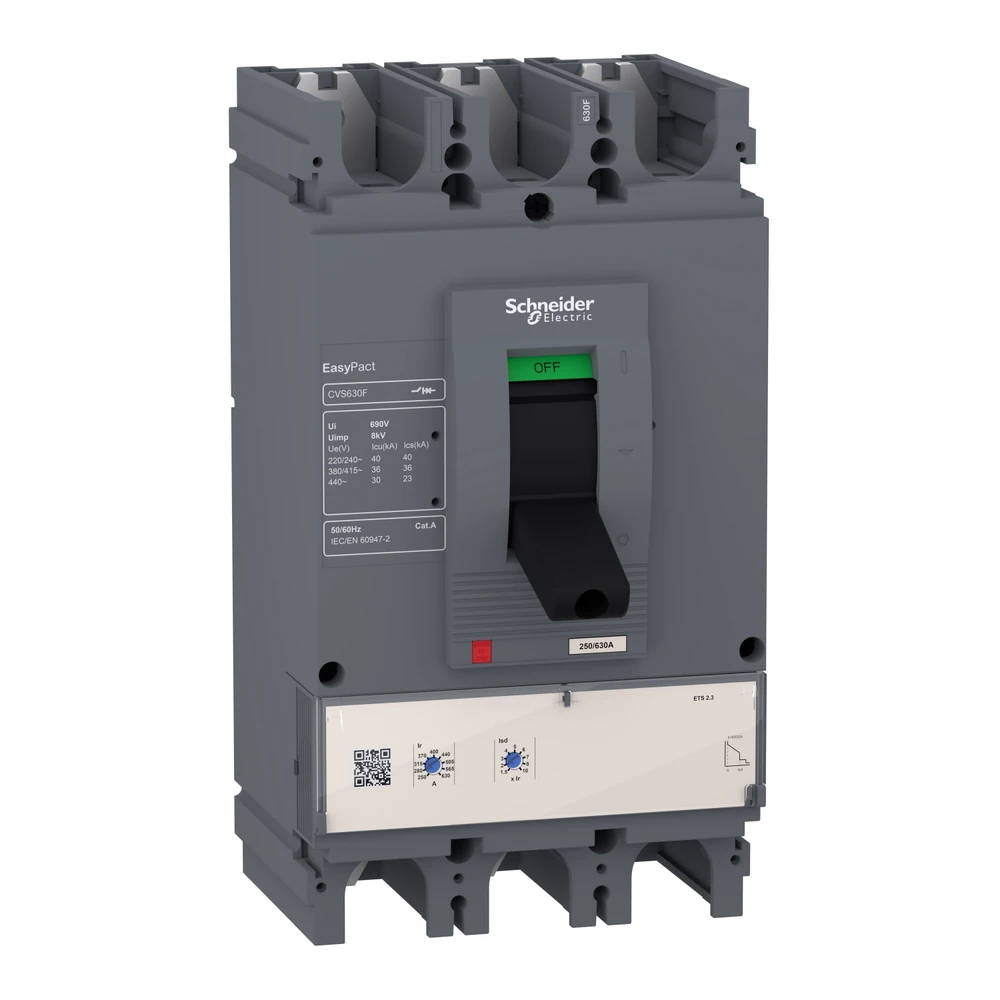

Jistič CVS630F ETS2.3 3P 36kA
Kód produktu:LV563505
Dimenzovaný trvalý proud Iu
630 A
Dimenzované napětí
440 V
Dimenzovaný mezní vypínací zkratový proud Icu při 400 V, 50 Hz
36 kA
Rozsah nastavení spouště na přetížení
315–630 A
Nastavitelný rozsah nezpožděné zkratové spouště
0–6930 A
Ztrátový výkon
53.8 W
Typ konstrukce přístroje
Vestavné zařízení pevně zabudovaná technika
Integrovaná ochrana proti zemnímu spojení
Ne
Druh připojení hlavního proudového obvodu
Závitová přípojka
Není skladem
24 442 Kč
20 200 Kčbez DPH
1
Jistič CVS630F ETS2.3 3P 36kA
Toto zařízení je jmenovitý proud 630 A jističe EasyPact CVS630F. Jmenovitá vypínací schopnost (Ics) je 36 kA při 415 V stř. a kompletní rozsah s Ics=100% Icu. Verze jističe je 3P rám s detekcí na 3P, k níž je přiložen i systém ETS 2.3 pro elektronickou ochranu. Vyhovuje normě IEC60947-2 pro jističe. Lze jej upevnit černou deskou nebo lištou DIN, stejně tak i dveřmi třídy II, bez izolace rozváděče. Přední část páky nabízí ochranu IP40, ale když je uvnitř rozvaděče instalována prodloužená otočná rukojeť, další stupeň ochrany IP54 pro prodlouženou otočnou rukojeť. Tato řada má sloty pro elektrické příslušenství (MN/MX/OFZ/SD), v závislosti na typu jednotky spouští, pokud je nainstalována otočná rukojeť. Pevná šířka je 140 mm šířka,255 mm výška,110 mm hloubka,
Technická specifikace
| Dimenzovaný trvalý proud Iu | 630 A |
| Dimenzované napětí | 440 V |
| Dimenzovaný mezní vypínací zkratový proud Icu při 400 V, 50 Hz | 36 kA |
| Rozsah nastavení spouště na přetížení | 315–630 A |
| Nastavitelný rozsah nezpožděné zkratové spouště | 0–6930 A |
| Ztrátový výkon | 53.8 W |
| Typ konstrukce přístroje | Vestavné zařízení pevně zabudovaná technika |
| Integrovaná ochrana proti zemnímu spojení | Ne |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Vhodné pro montáž DIN lišty | Ne |
| Volitelná montáž na lištu DIN (top hat rail) | Ne |
| Počet pomocných kontaktů jako měnič | 0 |
| K dispozici hlásič spuštění | Ano |
| S integrovanou podpěťovou spouští | Ne |
| Poloha přípojky pro hlavní proudový obvod | Přední strana |
| Typ ovládacího prvku | Páčka |
| Kompletní zařízení s ochrannou jednotkou | Ano |
| Integrovaný motorový pohon | Ne |
| Na přání motorový pohon | Ne |
| Krytí (IP) | IP40 |
| Počet pólů | 3 |
| Váha | 5.908 kg |
