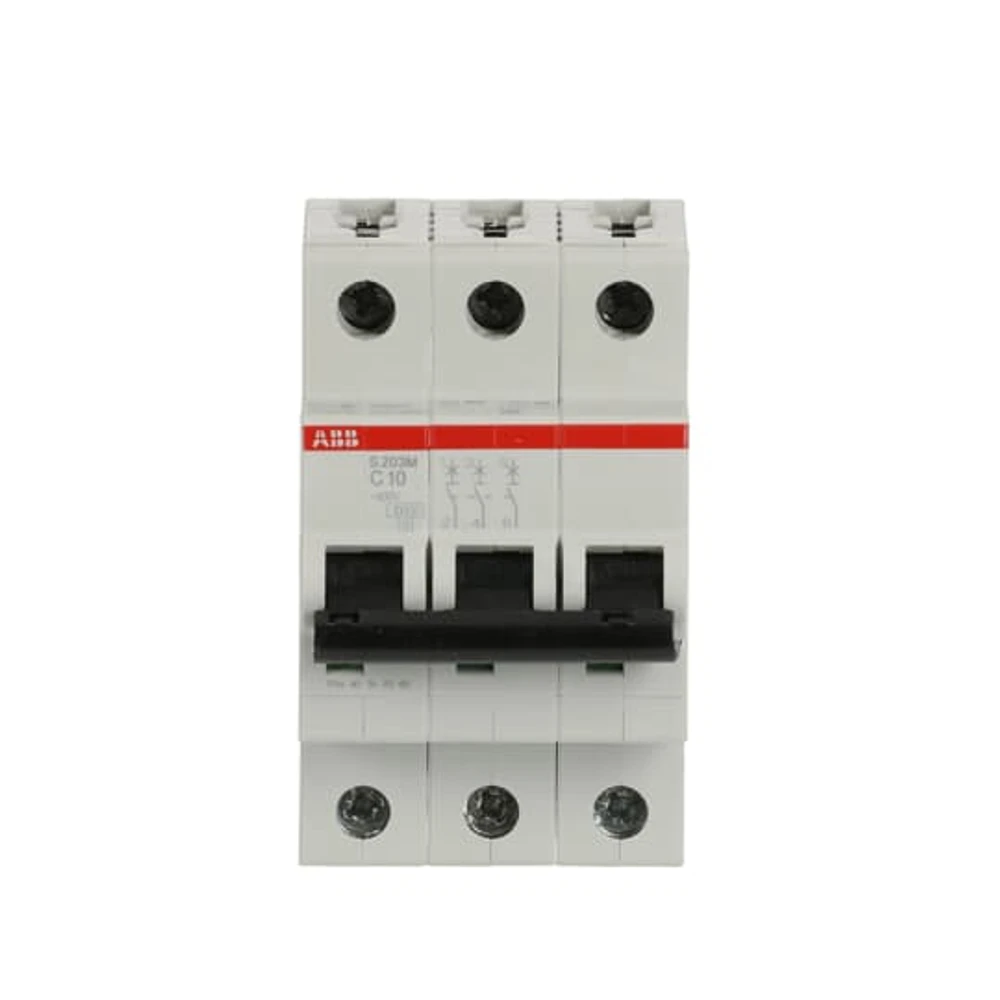

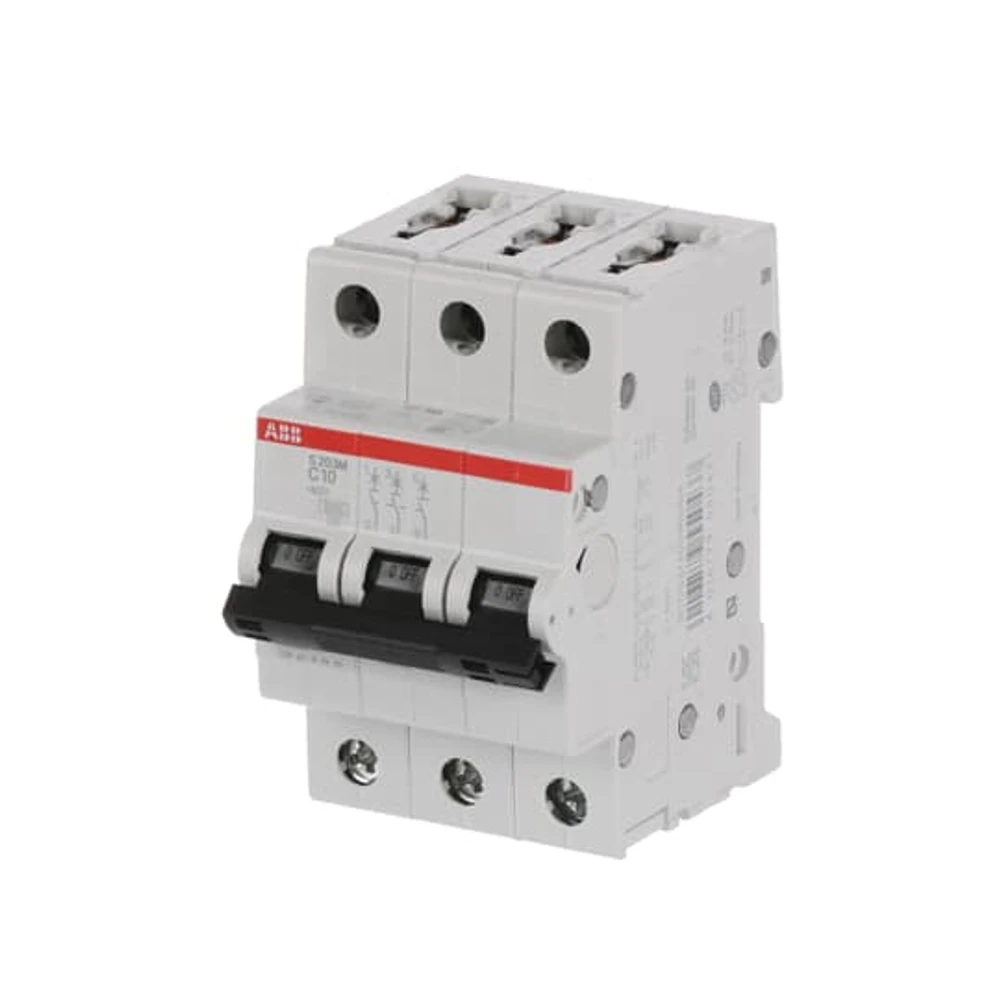

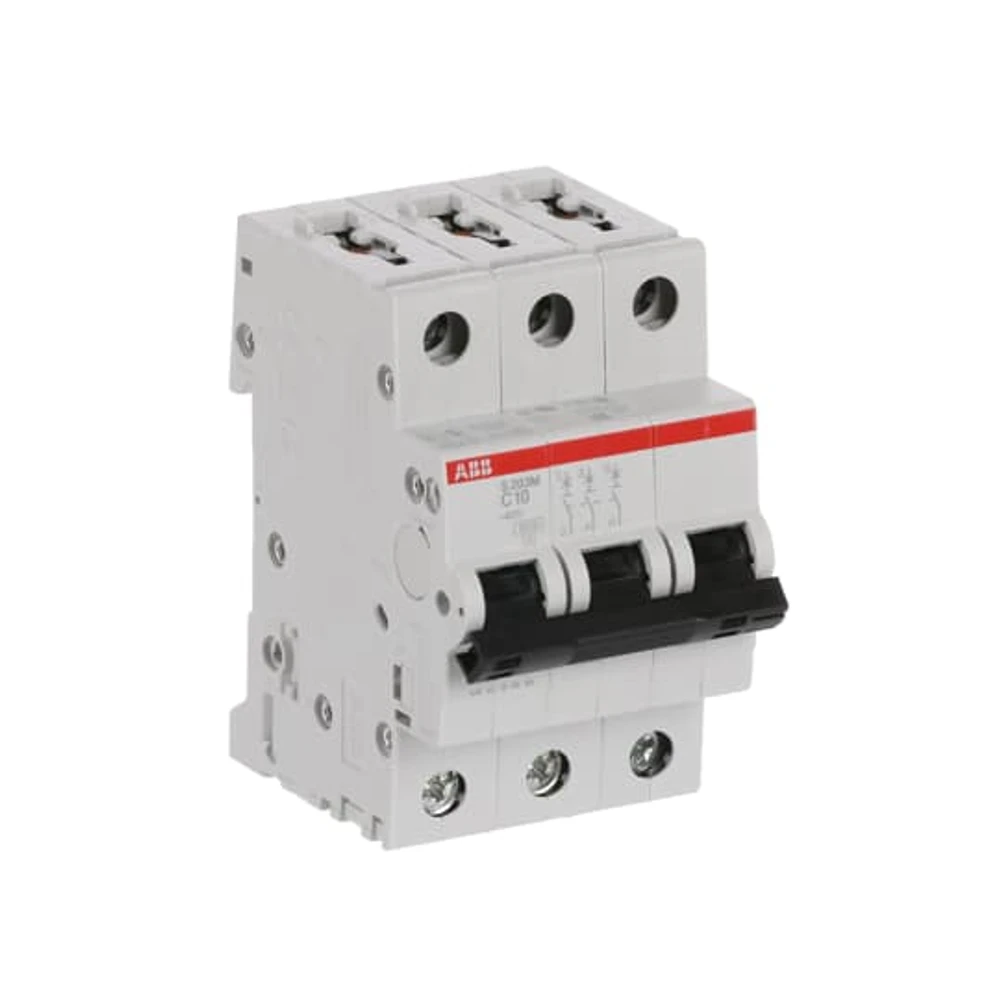

Jistič ABB 3P 10A C
Kód produktu:S203M-C10
Montážní hloubka
69 mm
Vypínací charakteristika
C
Počet pólů (celkem)
3
Počet jištěných pólů
3
Dimenzované provozní napětí Ui
440 V
Jmenovité impulzní výdržné napětí Uimp
4 kV
Jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 230 V
10 kA
Druh napětí
Ostatní
Jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 400 V
10 kA
Není skladem Obvykle do 12 dnů
827,64 Kč
684 Kčbez DPH
1
Jistič ABB 3P 10A C
Miniaturní jističe System pro M compact S200M jsou proudově omezené. Mají dva různé vypínací mechanismy, zpožděnou tepelnou spoušť pro ochranu proti přetížení a elektromechanickou spoušť pro ochranu proti zkratu. Jsou k dispozici v různých charakteristikách (B,C,D,K,Z), konfiguracích (1P,1P+N,2P,3P,3P+N,4P), vypínacích schopnostech (až 10 kA při 230/400 V AC) a jmenovitých proudech (až 63 A). Všechny MCB produktové řady S200M splňují požadavky norem IEC/EN 60898-1 a IEC/EN 609 47-2, což umožňuje jejich použití pro bytové, komerční a průmyslové aplikace. Na S200M lze namontovat pomocný kontakt umístěný dole, čímž se ušetří 50 % místa.
Technická specifikace
| Montážní hloubka | 69 mm |
| Vypínací charakteristika | C |
| Počet pólů (celkem) | 3 |
| Počet jištěných pólů | 3 |
| Dimenzované provozní napětí Ui | 440 V |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV |
| Jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 230 V | 10 kA |
| Druh napětí | Ostatní |
| Jmenovitá zkratová vypínací schopnost Icn podle EN 60898 při 400 V | 10 kA |
| Jmenovitá zkratová vypínací schopnost Icu podle IEC 60947-2 při 230 V | 25 kA |
| Jmenovitá zkratová vypínací schopnost Icu podle IEC 60947-2 při 400 V | 15 kA |
| Ztrátový výkon | 6.3 W |
| Třída omezení energie | 3 |
| Montáž pod omítku | Ne |
| Společně spínaný neutrální vodič | Ne |
| Kategorie přepětí | 3 |
| Stupeň znečištění | 3 |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Šířka v modulárních jednotkách | 3.0 |
| Krytí (IP) | IP20 |
| Chráněno proti výbuchu | Ne |
| Dimenzované napětí | 400 V |
| Dimenzovaný proud | 10 A |
