Hlavní vypínač 3P/ 20A
Kód produktu:VCD01
Provedení jako hlavní vypínač
Ano
Provedení jako spínač pro údržbu/opravu
Ne
Provedení jako bezpečnostní spínač
Ne
Provedení jako zařízení nouzového vypnutí
Ano
Provedení jako reverzační spínač
Ne
Počet spínačů
1
Max. dimenzované provozní napětí Ue při AC
690 V
Dimenzované provozní napětí
690 V
Dimenzovaný trvalý proud Iu
20 A
Není skladem Obvykle do 6 dnů
827,64 Kč
684 Kčbez DPH
1

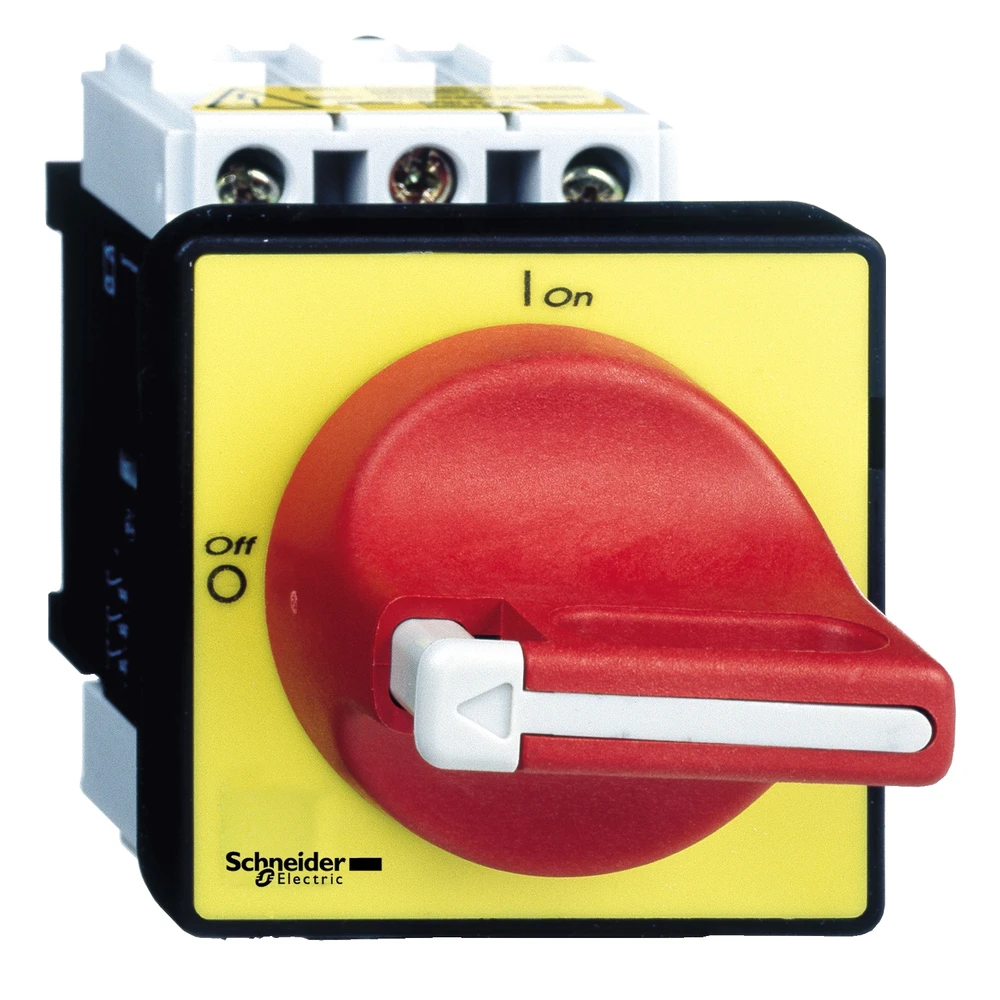

Hlavní vypínač 3P/ 20A
TeSys Vario odpínač VBF - 3P - 20A/690V - pro motor. spínací zařízení až do 5.5kW@400V ACV-23. Kompletní jednotka složená ze spínacího těla V01, červená rukojeť se žlutou 60x60mm přední deskou KCD1PZ. Určeno pro použití hlavního a nouzového vypínače s odpojovačem. Rukojeť na visací zámek - pro 3 visací zámky (objednat samostatně). Rukojeť se středovým upevněním na dveřích - zaručuje montáž IP65. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
Technická specifikace
| Provedení jako hlavní vypínač | Ano |
| Provedení jako spínač pro údržbu/opravu | Ne |
| Provedení jako bezpečnostní spínač | Ne |
| Provedení jako zařízení nouzového vypnutí | Ano |
| Provedení jako reverzační spínač | Ne |
| Počet spínačů | 1 |
| Max. dimenzované provozní napětí Ue při AC | 690 V |
| Dimenzované provozní napětí | 690 V |
| Dimenzovaný trvalý proud Iu | 20 A |
| Jmenovitý trvalý proud při AC-23, 400 V | 11 A |
| Jmenovitý trvalý proud při AC-21, 400 V | 20 A |
| Dimenzovaný provozní výkon při AC-3, 400 V | 4 kW |
| Dimenzovaná krátkodobá odolnost proti zkratu Icw | 0.3 kA |
| Dimenzovaný provozní výkon při AC-23, 400 V | 5.5 kW |
| Podmíněný dimenzovaný zkratový proud Iq | 10 kA |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Počet pomocných kontaktů jako pracovní kontakty | 0 |
| Počet pomocných kontaktů jako měnič | 0 |
| Na přání motorový pohon | Ne |
| Integrovaný motorový pohon | Ne |
| Na přání napěťová spoušť | Ne |
| Typ konstrukce přístroje | Vestavné zařízení pevně zabudovaná technika |
| Vhodné pro upevnění do země | Ne |
| Vhodné pro čelní upevnění - 4 otvory | Ne |
| Vhodné pro čelní upevnění - centrálně | Ano |
| Vhodné pro montáž rozváděče | Ne |
| Vhodné pro montáž mezi díly | Ne |
| Barva ovládacího prvku | Červené |
| Typ ovládacího prvku | Krátká rukojeť pro palec |
| S aretací | Ano |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| S předmontovanou kabeláží | Ne |
| Krytí (IP), na čelní straně | IP65 |
| Šířka | 60 mm |
| Počet pólů | 3 |
| Výška | 74 mm |
| Hloubka | 121 mm |
| Váha | 0.222 kg |
