Provedení jako hlavní vypínač
Ano
Provedení jako spínač pro údržbu/opravu
Ano
Provedení jako bezpečnostní spínač
Ne
Provedení jako zařízení nouzového vypnutí
Ne
Provedení jako reverzační spínač
Ne
Počet spínačů
1
Max. dimenzované provozní napětí Ue při AC
750 V
Dimenzované provozní napětí
750 V
Dimenzovaný trvalý proud Iu
115 A
Není skladem
1 689,16 Kč
1 396 Kčbez DPH
1

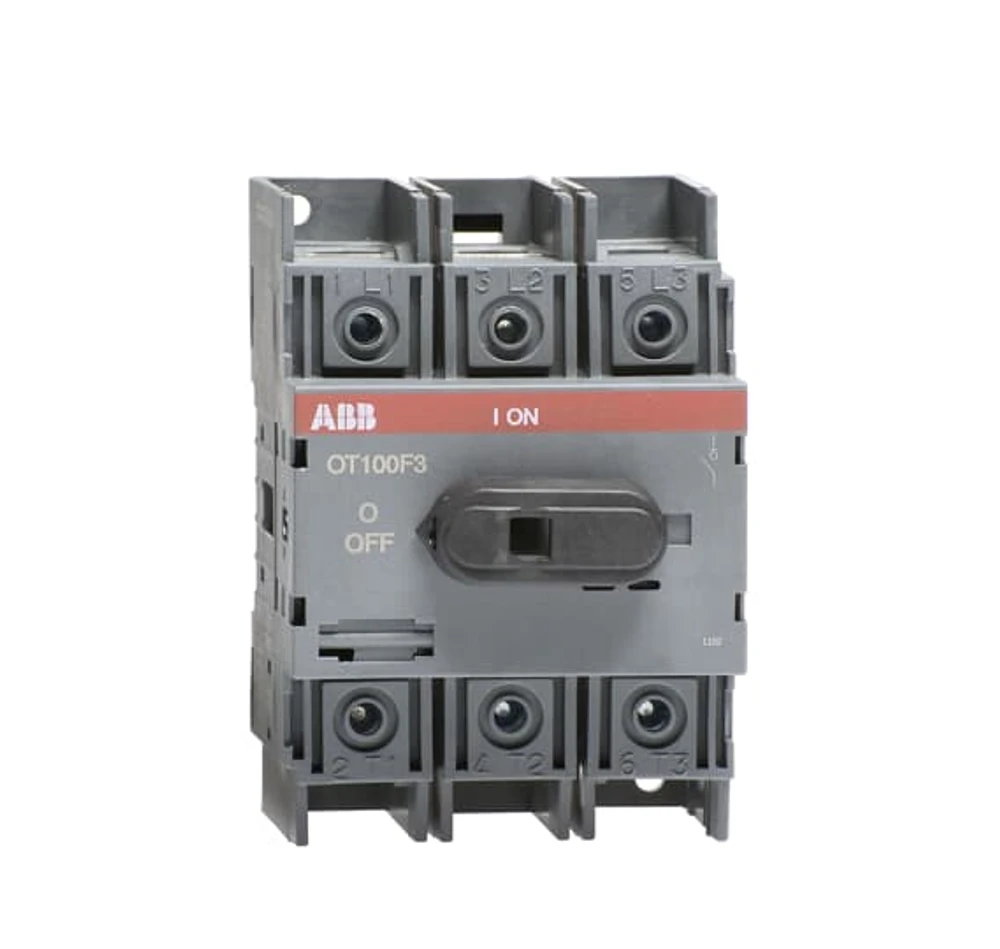

3-pólový odpínač Ith=115A, 80A/AC-23/415V, 1SCA105004R1001
Ručně ovládané odpojovače řady OT jsou jedinečné svou rozmanitostí a flexibilitou. Řada OT spíná proudy od 16 A do 4000 A při napětí až 1000 V AC. Přes svůj vysoký výkon se spínače velmi snadno ovládají a zabírají málo místa. Volně volitelná montážní poloha umožňuje vysokou flexibilitu a efektivitu při plánování. Spínače OT lze navíc použít jako hlavní spínače v hlavních nebo podružných rozváděčích. Řada OT má samozřejmě také schválení IEC a UL, což činí tuto řadu ještě atraktivnější. ABB k těmto spínačům nabízí také širokou škálu příslušenství, jako jsou prodlužovací hřídele, rukojeti, pomocné spínače a kryty svorek. To znamená, že spínače-odpojovače OT lze použít i v těch nejnáročnějších aplikacích.
Technická specifikace
| Provedení jako hlavní vypínač | Ano |
| Provedení jako spínač pro údržbu/opravu | Ano |
| Provedení jako bezpečnostní spínač | Ne |
| Provedení jako zařízení nouzového vypnutí | Ne |
| Provedení jako reverzační spínač | Ne |
| Počet spínačů | 1 |
| Max. dimenzované provozní napětí Ue při AC | 750 V |
| Dimenzované provozní napětí | 750 V |
| Dimenzovaný trvalý proud Iu | 115 A |
| Jmenovitý trvalý proud při AC-23, 400 V | 80 A |
| Jmenovitý trvalý proud při AC-21, 400 V | 100 A |
| Dimenzovaná krátkodobá odolnost proti zkratu Icw | 2.5 kA |
| Dimenzovaný provozní výkon při AC-23, 400 V | 37 kW |
| Spínací výkon při 400 V | 37 kW |
| Podmíněný dimenzovaný zkratový proud Iq | 50 kA |
| Počet pomocných kontaktů jako rozpojovací kontakty | 0 |
| Počet pomocných kontaktů jako pracovní kontakty | 0 |
| Počet pomocných kontaktů jako měnič | 0 |
| Na přání motorový pohon | Ne |
| Integrovaný motorový pohon | Ne |
| Na přání napěťová spoušť | Ne |
| Typ konstrukce přístroje | Kompletní zařízení v pouzdře |
| Vhodné pro čelní upevnění - 4 otvory | Ne |
| Vhodné pro čelní upevnění - centrálně | Ne |
| Vhodné pro montáž rozváděče | Ano |
| Barva ovládacího prvku | Černé |
| Typ ovládacího prvku | Ostatní |
| S aretací | Ne |
| Druh připojení hlavního proudového obvodu | Závitová přípojka |
| Krytí (IP), na čelní straně | IP20 |
| Stupeň ochrany (NEMA) | Ostatní |
| Šířka | 70 mm |
| Počet pólů | 3 |
| Výška | 100 mm |
| Hloubka | 74 mm |
| Váha | 0.36 kg |
